STM32WL55双核烧录过程中的超级大坑（多个）及解决办法

2025年03月20日实在太懒于是不想取名

这两天在使用STM32WL55JC芯片，板子是ST提供的评估板，在官网的介绍中得知这是一块多核芯片，其中搭载着一块协核M0+，M4的主核和M0+的协核都可以单独的工作。

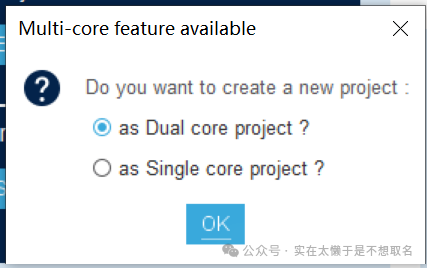

我们在使用CubeMX的过程中也可以发现，CubeMX中有开启多核的选项。

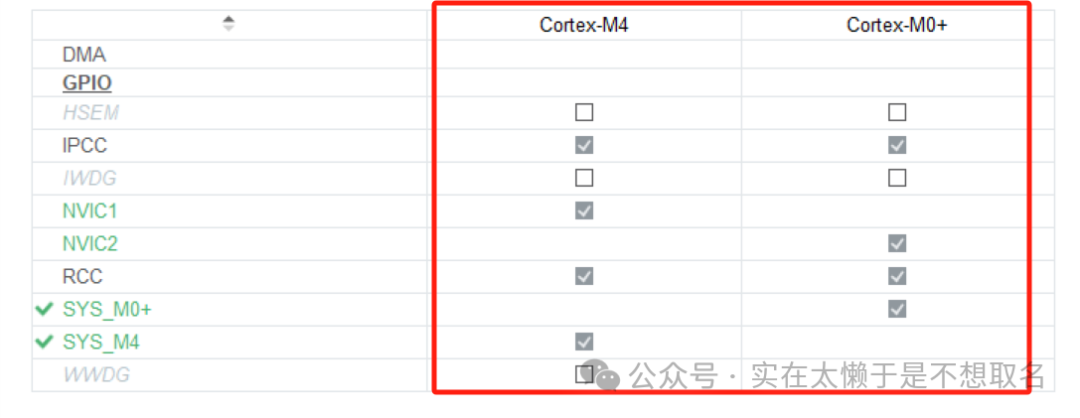

在这其中我们可以配置各个核心的功能。

我们正常的创建完任务之后，配置好各个功能就开始我们的踩坑之旅。 STlink连接和烧录问题（已解决）

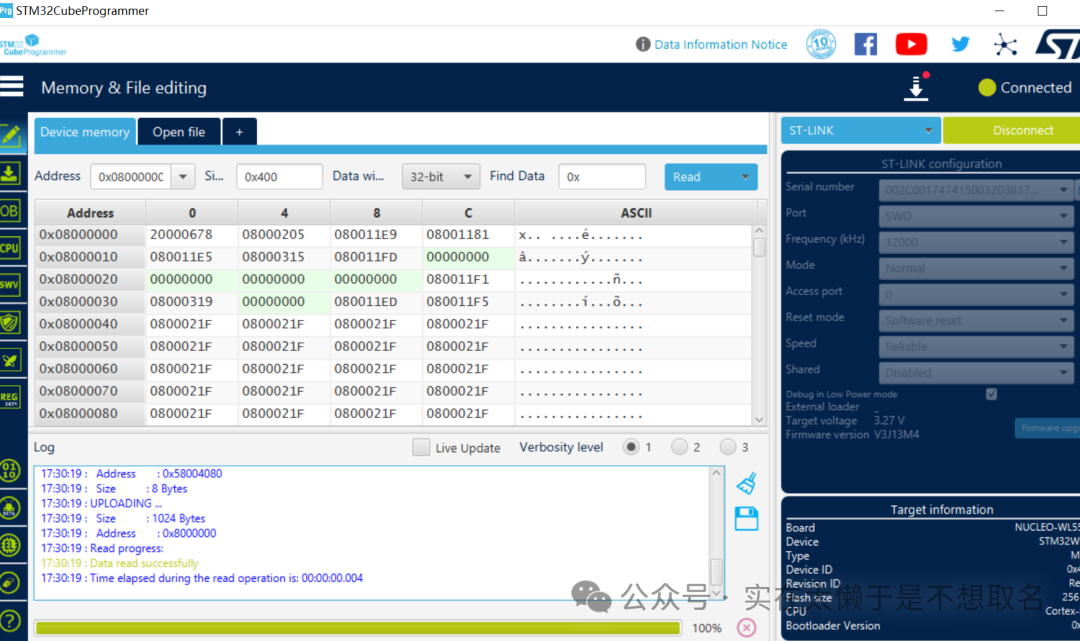

我们进入工程之后，由于我们开启了双核，因此两个工程是分开的，二维码默认打开的是M0的工程。而我们的STlink挂载的是在M4的核上，这就是为什么我如果开启单核工程的话STlink是可以正常使用的，并且使用STM32CubeProgrammer也是可以正常连接正常烧录的。

但是 偏偏开启了双核工程 之后就无法使用，我开始还以为是芯片开启了低功耗模式中的休眠模式或者芯片自锁，试了好多方法都没办法解决。

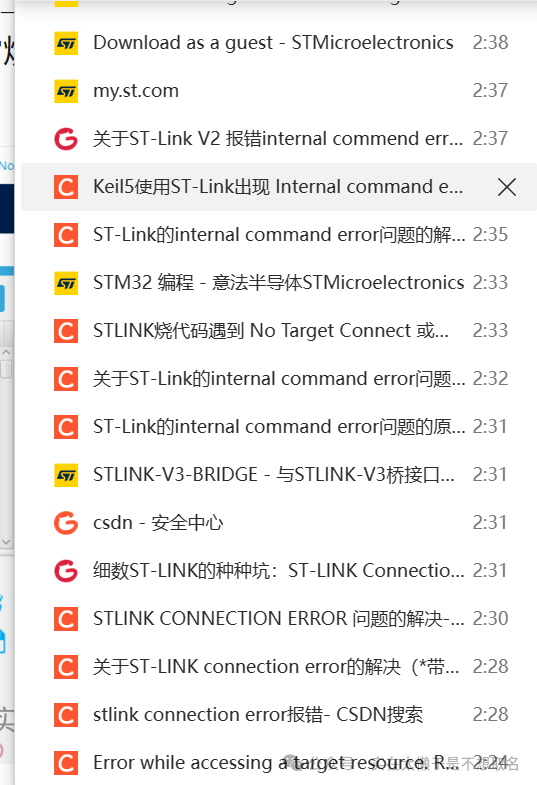

反正这个问题困扰了我一晚上。查询了许多手册和资料也没有解决这个问题。直到看见了官网上的一句：STlink挂载在M4的主核上，因此突然想起来默认的工程是M0+（之前也没试过这种多核的工程）

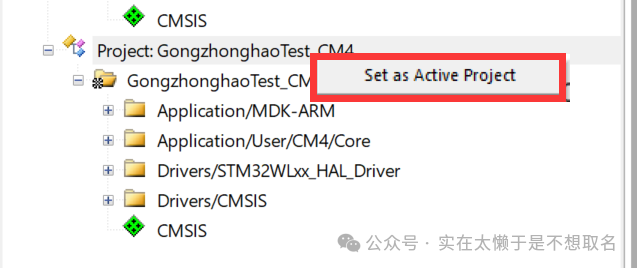

因此将M4工程设为主工程，之后发现就可以正常的检测到 Stlink了。

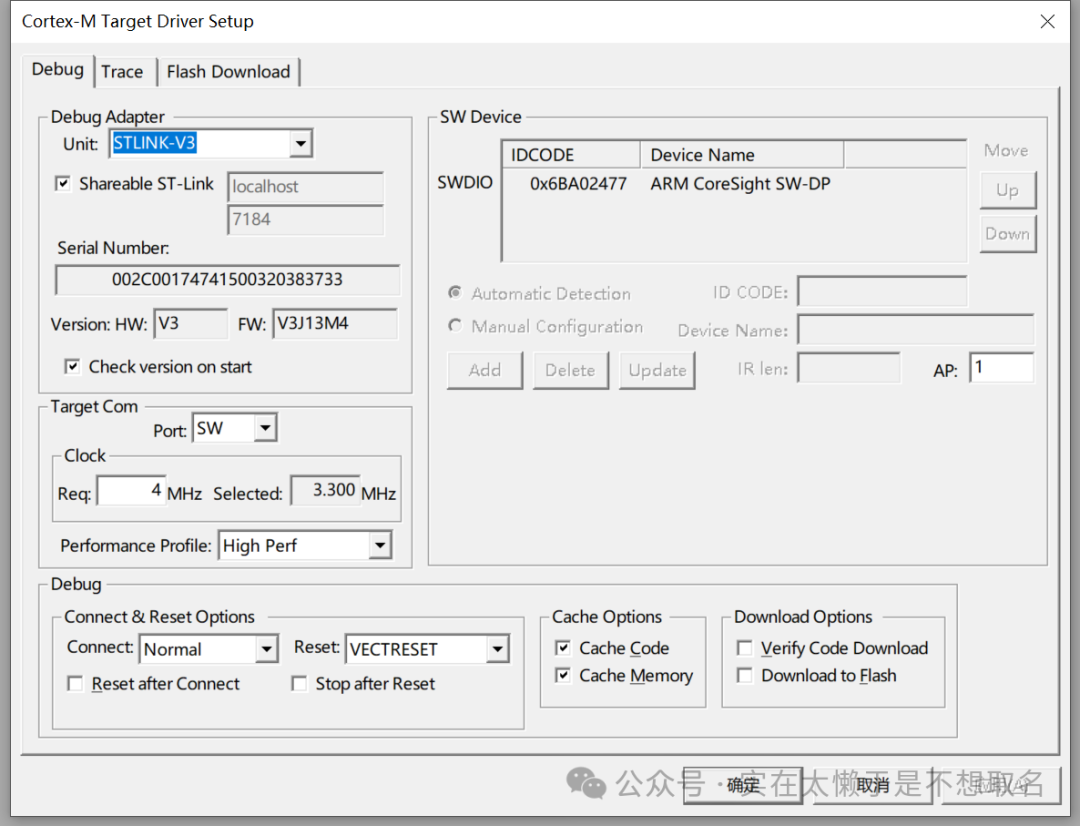

这里注意的是，我们还需要更新一下我们的STlink固件。
连接上我们的Stlink之后，我们就可以正常的烧录了，然后M0+的核也就连的上了，不知道是不是因为之前板载代码的问题，总而言之这里是解决了烧录问题。
不过后面还有更奇怪的问题。我在While里面加了GPIO翻转的代码。

  while (1)  {    /* USER CODE END WHILE */
    /* USER CODE BEGIN 3 */    HAL_GPIO_TogglePin(GPIOB,GPIO_PIN_11);    HAL_Delay(500);  }

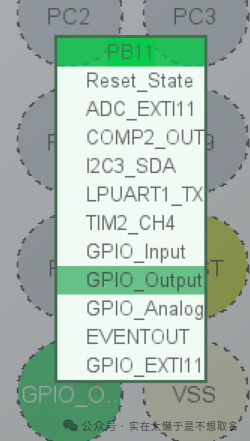

首先需要说明的是，这个IO确定是LED的IO，而且我也配置了GPIO的配置。

但是LED不亮，不清楚是什么的原因，但是程序中是有关于CubeMX的GPIO初始化函数，然后我以为是程序卡住了，调用Debug之后发现程序是可以正常运行的。但是LED还是没有反应。
于是这时候突然怀疑是GPIO初始化的问题。 ** CubeMX的GPIO初始化问题（未解决） **

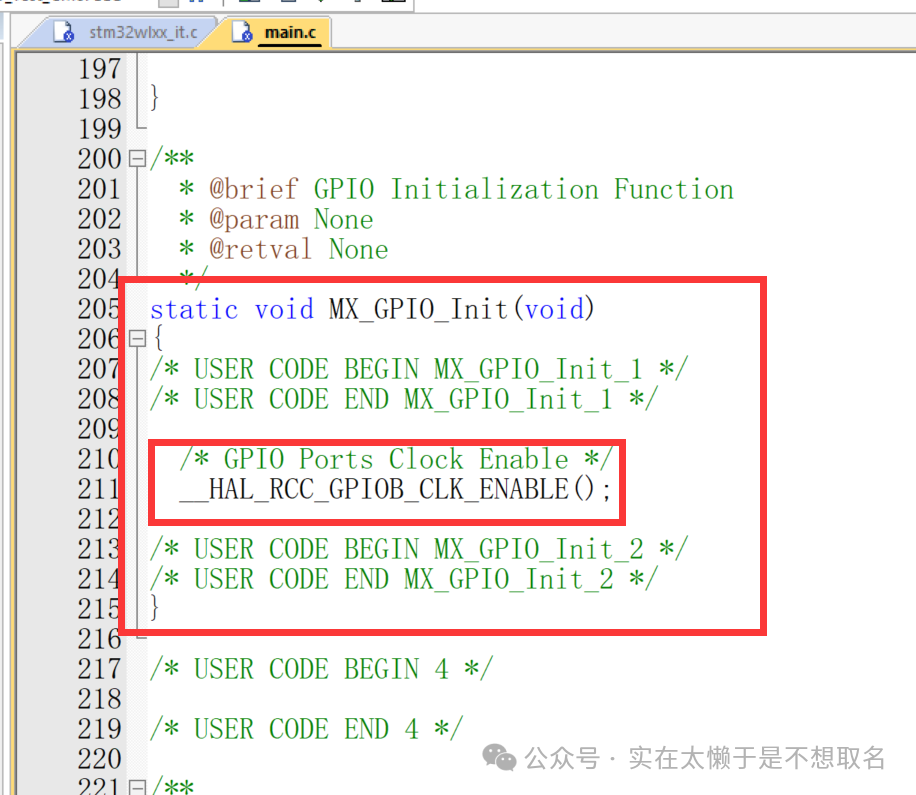

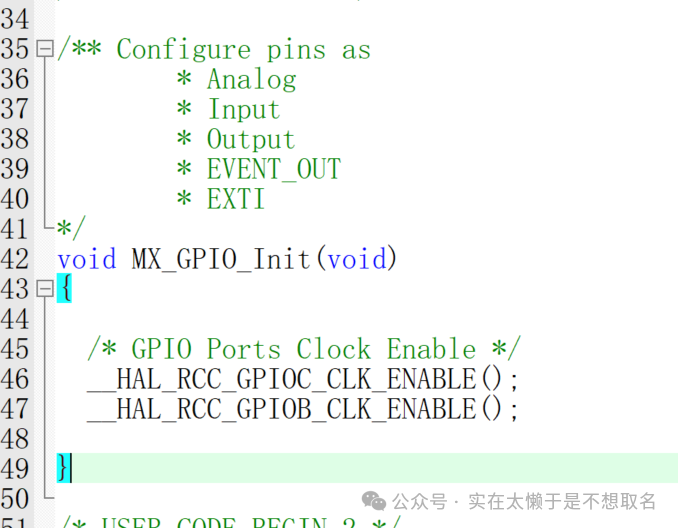

void MX_GPIO_Init(void){
  /* GPIO Ports Clock Enable */  __HAL_RCC_GPIOC_CLK_ENABLE();  __HAL_RCC_GPIOB_CLK_ENABLE();
}

这时候发现GPIO的初始化函数居然是空的，这也是我第一次遇到CubeMX生成的函数初始化失败的过程。
于是自己补全了GPIO初始化的过程。

void MX_GPIO_Init(void){
  GPIO_InitTypeDef GPIO_InitStruct;  HAL_RCC_GPIOC_CLK_ENABLE();  HAL_RCC_GPIOB_CLK_ENABLE();  HAL_GPIO_WritePin(GPIOB, GPIO_PIN_9|GPIO_PIN_11, GPIO_PIN_RESET);  GPIO_InitStruct.Pin = GPIO_PIN_9|GPIO_PIN_11;  GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;  GPIO_InitStruct.Pull = GPIO_NOPULL;  GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW;  HAL_GPIO_Init(GPIOB, &GPIO_InitStruct);
}

这时候LED就可以正常使用了，这时候给第二个核配置LED也可以正常使用了。
后面开启USART的时候，发现其配置了USART，但是GPIO的内容依旧是空的。

void MX_USART1_UART_Init(void){
  /* USER CODE BEGIN USART1_Init 0 */
  /* USER CODE END USART1_Init 0 */
  /* USER CODE BEGIN USART1_Init 1 */
  /* USER CODE END USART1_Init 1 */  huart1.Instance = USART1;  huart1.Init.BaudRate = 115200;  huart1.Init.WordLength = UART_WORDLENGTH_8B;  huart1.Init.StopBits = UART_STOPBITS_1;  huart1.Init.Parity = UART_PARITY_NONE;  huart1.Init.Mode = UART_MODE_TX_RX;  huart1.Init.HwFlowCtl = UART_HWCONTROL_NONE;  huart1.Init.OverSampling = UART_OVERSAMPLING_16;  huart1.Init.OneBitSampling = UART_ONE_BIT_SAMPLE_DISABLE;  huart1.Init.ClockPrescaler = UART_PRESCALER_DIV1;  huart1.AdvancedInit.AdvFeatureInit = UART_ADVFEATURE_NO_INIT;  if (HAL_UART_Init(&huart1) != HAL_OK)  {    Error_Handler();  }  if (HAL_UARTEx_SetTxFifoThreshold(&huart1, UART_TXFIFO_THRESHOLD_1_8) != HAL_OK)  {    Error_Handler();  }  if (HAL_UARTEx_SetRxFifoThreshold(&huart1, UART_RXFIFO_THRESHOLD_1_8) != HAL_OK)  {    Error_Handler();  }  if (HAL_UARTEx_DisableFifoMode(&huart1) != HAL_OK)  {    Error_Handler();  }  /* USER CODE BEGIN USART1_Init 2 */
  /* USER CODE END USART1_Init 2 */
}

然后试过了，如果不分开文件的话初始化也是没有GPIO的初始化内容。
