OLinuXino-Micro——最受欢迎的开源硬件系列之二

Olimex的开源微型单板计算机A20-OLinuXino-Micro。该板卡采用 全志科技的双核Cortex-A7系统芯片
，由社区提供技术支持， 运行Linux和Android两种系统 ， 板载1GB DDR3运行内存 ，可选触摸屏以及uetx
I/O扩展模块。
O limex的olinuxino产品作为由社区支持成长的最开源的单板计算机之一，其所有的CAD文件和资源均可在知识共享署名-
相同方式共享3.0协议的条款下提供，在生产和销售板卡时需要声明olinuxino项目由olimex赞助，其它没有任何限制。

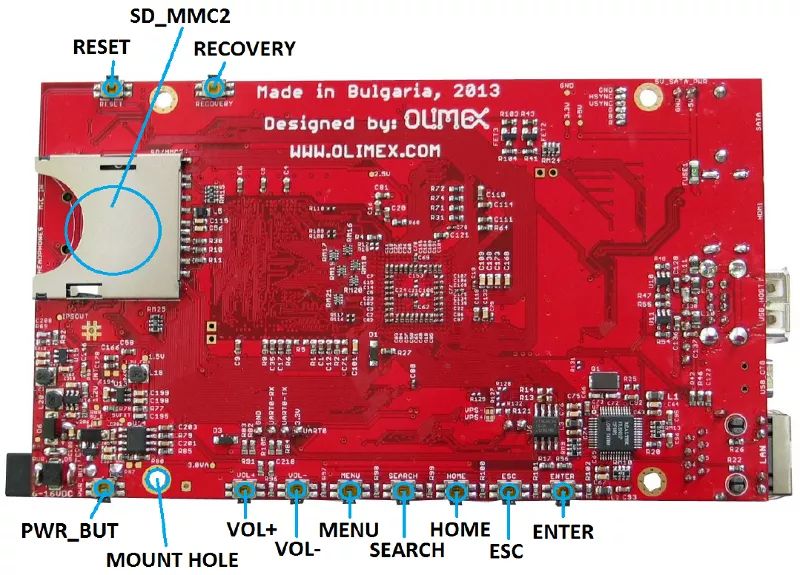

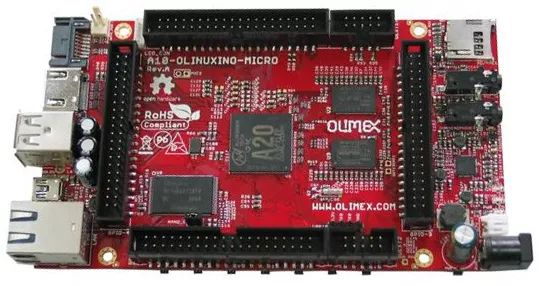

Olimex’s A20-OLinuXino-Micro
早期的OLinuXino板卡采用飞思卡尔ARM9
i.MX233以及全志科技最初的基于Cortex-A8的A13系统芯片，对外宣称处理器采用TQFP封装，可以很方便初创公司以及创客制造或者分拆使用。但是随着新版本采用全志的A10S
(Cortex-A8)和A20 (Cortex-A7)，以及采用TI AM3352芯片的版本即将问世，这个优点将不复存在。
在Mouser分销A20-OLinuXino-MICRO后，OLinuXino项目投入黑客社区趋势更为明显
。该板卡分为两个版本，A20-OLinuXino-Micro以及A20-OLinuXino-
MICRO-4GB版本，后者售价89美元，增加了4GB板载NAND存储器,预装Android4.2.2系统固件。提供用于microSD卡安装的Android和Linux固件。
两个版本板卡都 采用双核的全志A20芯片 ， 典型主频为1GHz ， 并采用Mali-400 GPU
，能够播放1080P视频。同时配置1GB DDR3内存和microSD插槽。

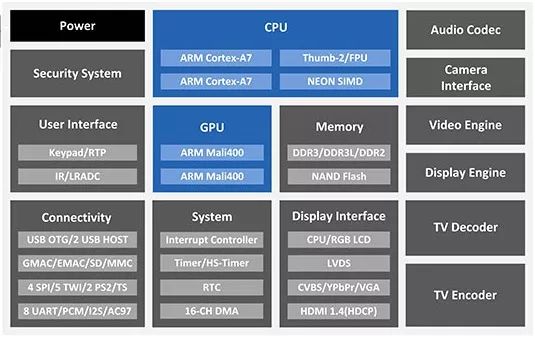

全志A20系统芯片架构图
板卡尺寸为142.2 x 82.6mm，外围的视频接口支持HDMI、VGA以及LCD连接器。其中LCD连接器支持可选的olimex
4.3，7.0和10.1英寸电阻触摸屏。

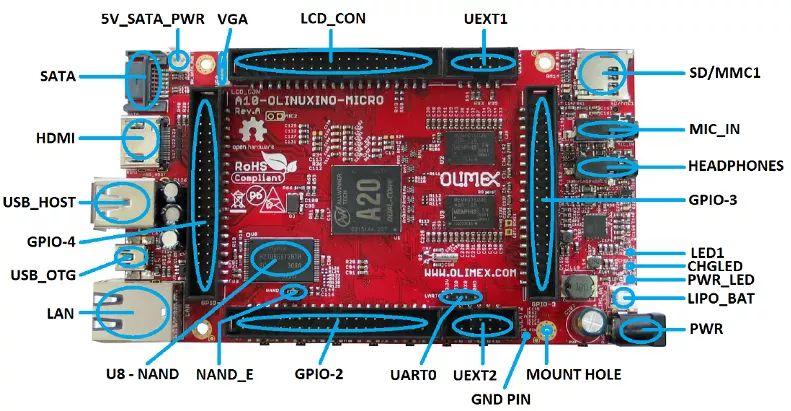

A20-OLinuXino-Micro 接口
其它接口还包括一个10/100M以太网端口，双USB端口以及一个USB-OTG接口，估计是采用USB
2.0标准。另外板卡还提供耳机和麦克风接口，160个GPIO口，和一个控制台调试接口。除此之外，还有一对uext扩展接口，支持olimex的可选模块，包括LCD、VGA、Ethernet、MP3、GPS、time,
biofeedback, RF, RFID以及其他接口和适配器。
电源采用6-16V的充电器，具有给电池充电功能，据olimex官方说明，A20
olinuxino在开机没有外设连接到USB主机的情况下，能耗大约为12V/300mA。

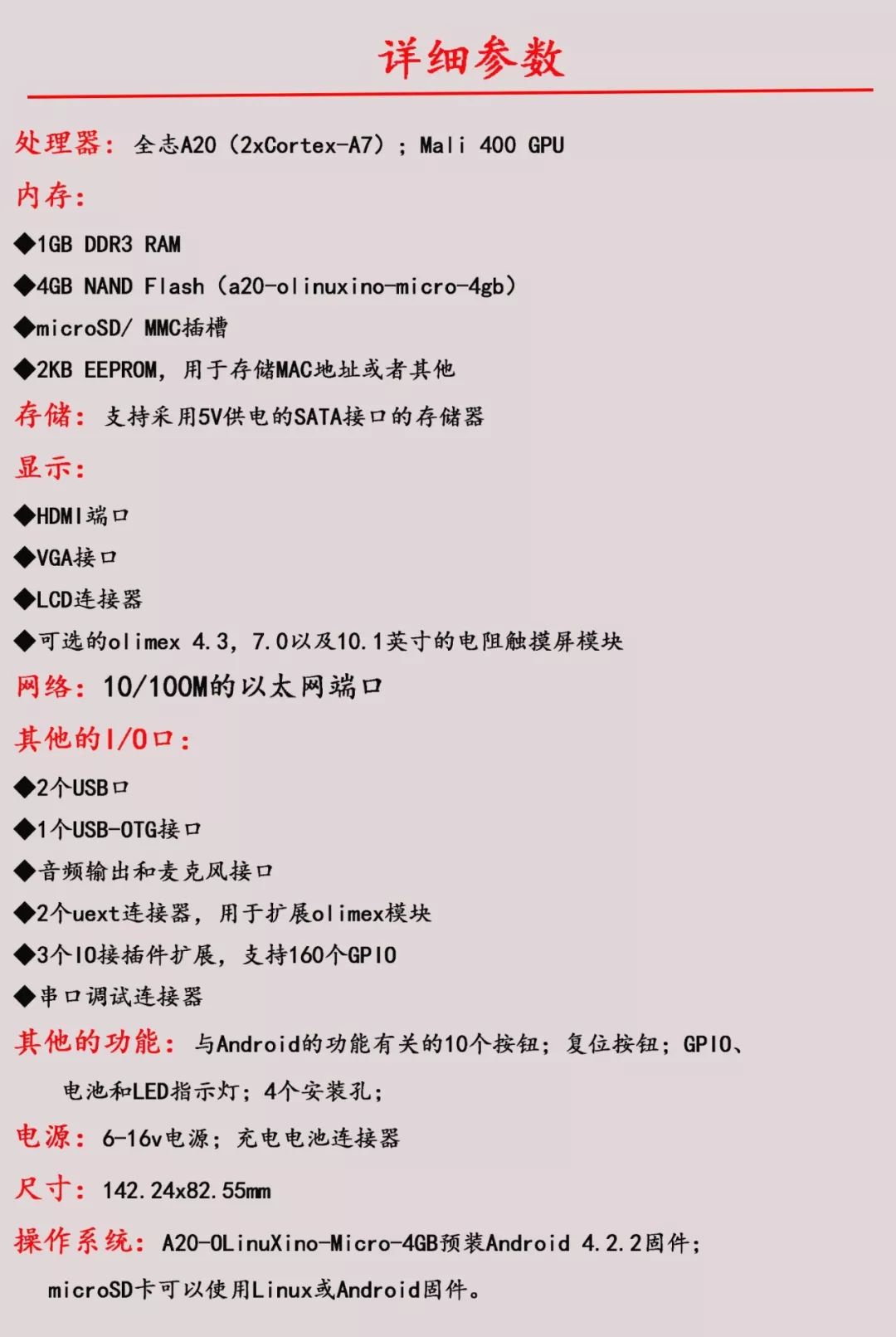

A20-OLinuXino-Micro和A20-OLinuXino-Micro-4GB详细参数如下：
