本文在上一篇文章《 Linux字符设备驱动模型之按键
》的基础上使用混杂设备驱动实现按键驱动，舍弃原有的方式使用通用字符设备驱动的方式实现按键驱动（注：混杂设备驱动也属于字符设备驱动）。
在Linux系统中，存在一类字符设备，他们拥有相同的主设备号（10），不同的次设备号，通常称这类设备为混杂设备（miscdevice）。所有的混杂设备链接形成一个链表，当需要访问设备时，内核会根据其次设备号查找到对应的混杂设备。
一、理论基础 .
1、概述
在Linux内核中，将无法归类的、五花八门的设备定义为混杂设备，使用struct
miscdevice结构体描述，他们共享一个主设备号MISC_MAJOR（即为10），根据次设备号的不同来表示不同的或者是另外的设备，每一个设备的描述结构struct
miscdevice组成一个链表。
对设备进行访问是，根据次设备号找到对应的struct miscdevice，然后调用其struct
file_operations结构中注册的操作接口进行具体的操作。
在Linux内核源码中，所有的混杂设备驱动存放在linux-3.0.8/drivers/misc目录下，描述并操作混杂设备的API在linux-3.0.8/drivers/char/misc.c中实现。
2、混杂设备驱动的描述

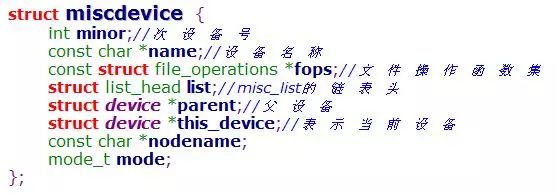

在Linux内核中，使用struct miscdevice 结构来描述一个混杂设备。
3、混杂设备驱动的注册
在Linux内核中使用misc_register函数来注册一个混杂设备驱动。原型为：int misc_register(struct miscdevice
- misc)
驱动注册的流程：
（1）匹配次设备号
（2）找一个没有被占用的次设备号（动态分配）或者指定一个次设备号
（3）计算设备号
（4）创建设备文件
（5）将miscdevice结构体添加到misc_list链表中。
4、混杂设备驱动的卸载
在Linux内核中使用misc_deregister函数来卸载一个混杂设备驱动。原型为：int misc_deregister(struct
miscdevice *misc)
驱动卸载流程：
（1）从misc_list中删除miscdevice
（2）删除设备文件
（3）位图位清0
二、混杂设备驱动代码分析
在这里跟上一篇文章《Linux字符设备驱动模型之按键》一样，使用按键Key1来进行举例。

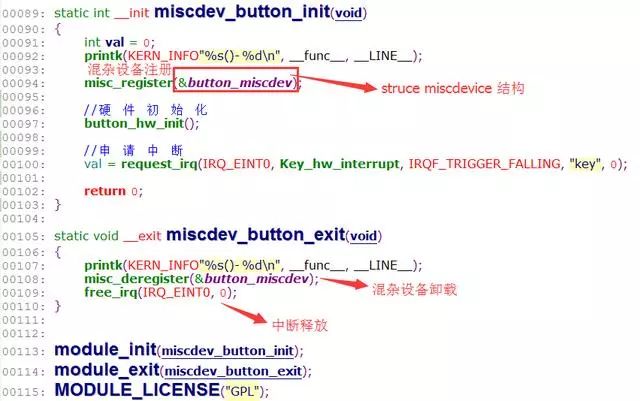

1、混杂设备的注册与卸载
如上图可知，使用misc_register函数进行注册混杂设备，其中button_miscdev为struct miscdevice结构，原型如下：
如上图，设备名为“key”，次设备号为250。
2、其他关于设备的操作

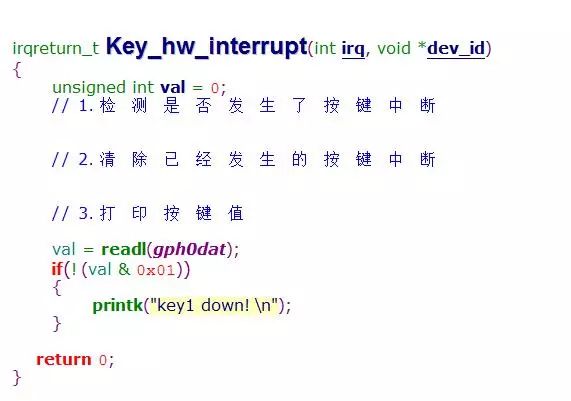

如上图为中断服务程序。
三、实验现象

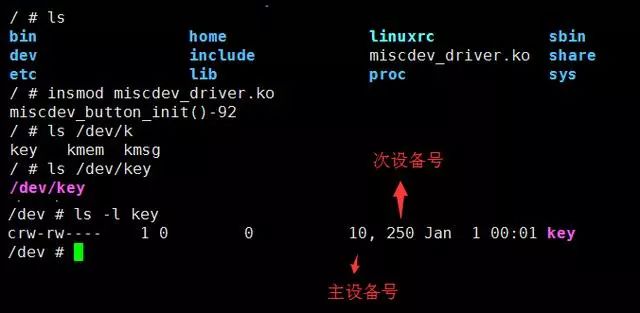

1、将驱动进行编译，得到miscdev_driver.ko驱动文件。将其拷贝到根文件系统中，使用命令insmod
miscdev_driver.ko将其加载到内核中，其会在根文件/dev/下生产名为key的设备文件，并且可以查设备号。
2、按下按键的现象
