关于UART/USART对于调试的重要性，在我的另一篇文章中已经详细谈及！也详细谈到了UART和USART之间的区别和联系。
所以在操作了MCU的I/O口之后的第一件事就是调通UART的目的就很明显了！没错！我就是为了将它作为调试代码的工具使用。
所以对于FireBLE来说，调通UART有如下作用：
- 作为调试工具，调试代码。
- 为蓝牙模块做透传或者作数据通信端口做准备。
众所周知，无论是蓝牙模块还是WIFI模块，当其被作为与MCU通信作数据透传时，通常提供给MCU的接口就是UART/USART和SPI通信接口。
那么也就是做，模块在这种模式下工作时，UART/USART就是作为与外部MCU通信和大量数据传输的方式之一，所以调通UART也是为了与外部进行大量数据通信做准备。
OK！基本的就解释清楚了！那就开始码代码：
1、确定UART硬件端口

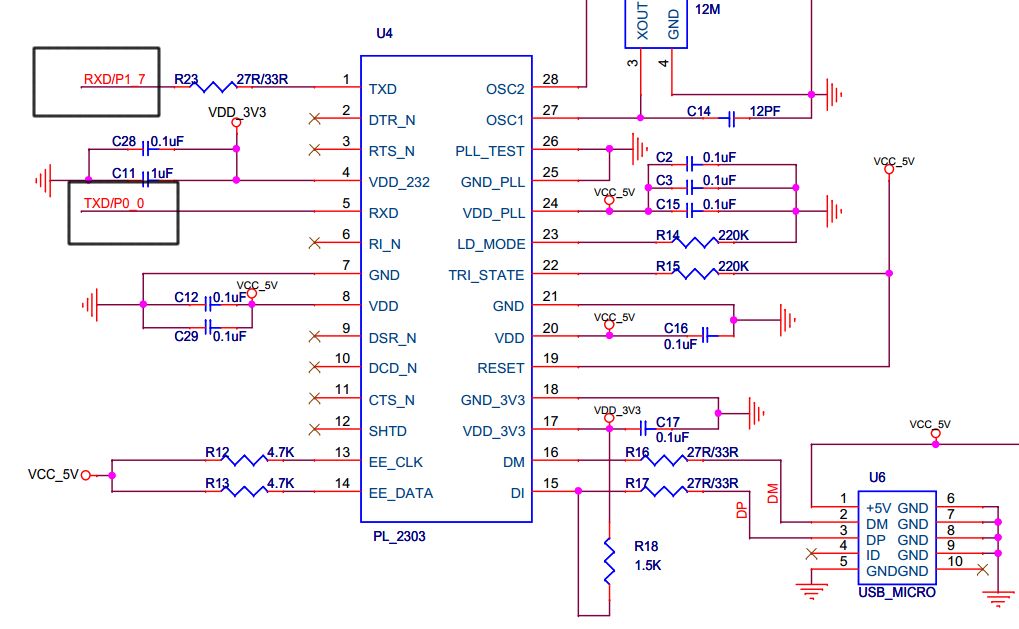

看硬件原理图：
可以看到，FireBLE底板采用了PL2303作为COMS电平和TTL电平的转换芯片，进行与PC机通信，这是专门为了与PC机进行通信的，比如说，串口助手或者ISP程序烧录等。
在图中也能找到我们想要的信息：
- UART_RXD对应的GPIO口为P17口
- UART_TXD对应的GPIO口为P00口

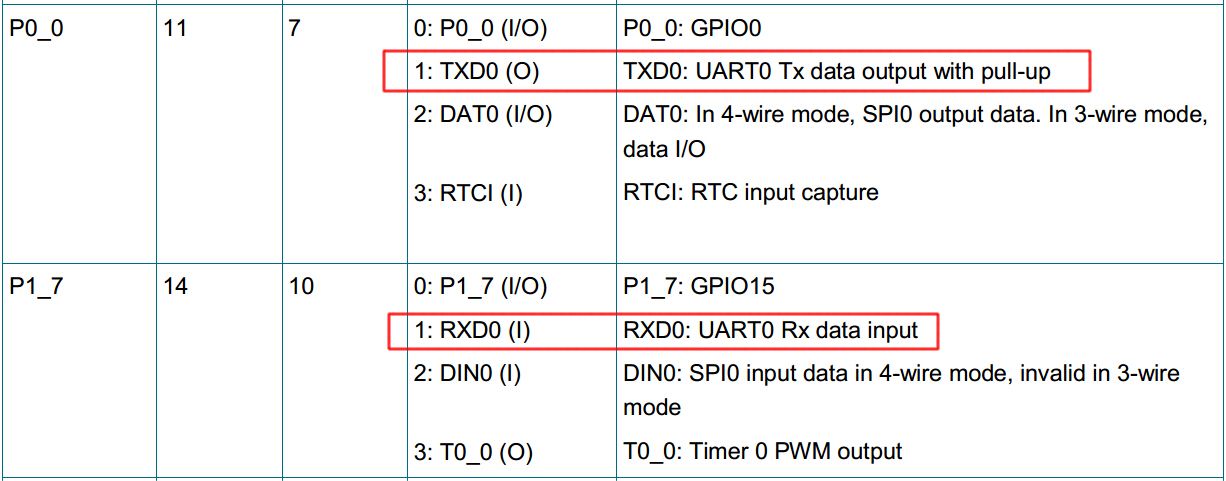

再查看QN9021的Datasheet，如下图：
嘿嘿！一眼看出，咱需要调试的是UART0哦！总算是找到目标了！
2、初始化UART

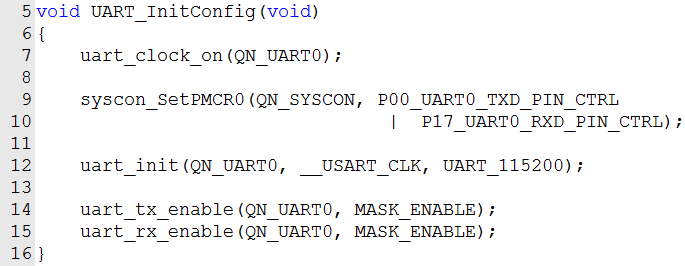

还是老一套，打开UART时钟，初始化GPIO口并复用GPIO口，初始化UART（时钟、波特率等等的设置），使能UART的Rx和Tx。这就完事了！
但是呢！作为学习新的东西，并且以后还要跑协议栈，或者说为了以后查找BUG方便，咱还是浏览一下一些函数原型，在这里值得浏览的就是
uart_init(QN_UART0, __USART_CLK, UART_115200)了

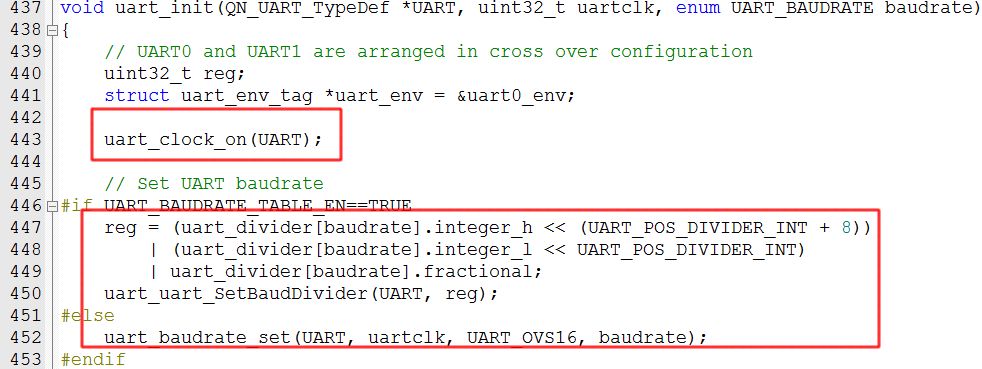

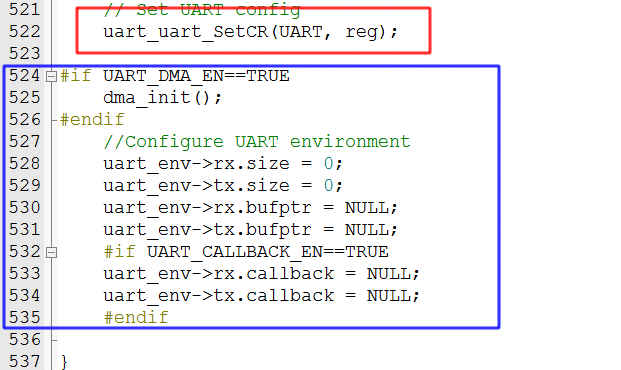

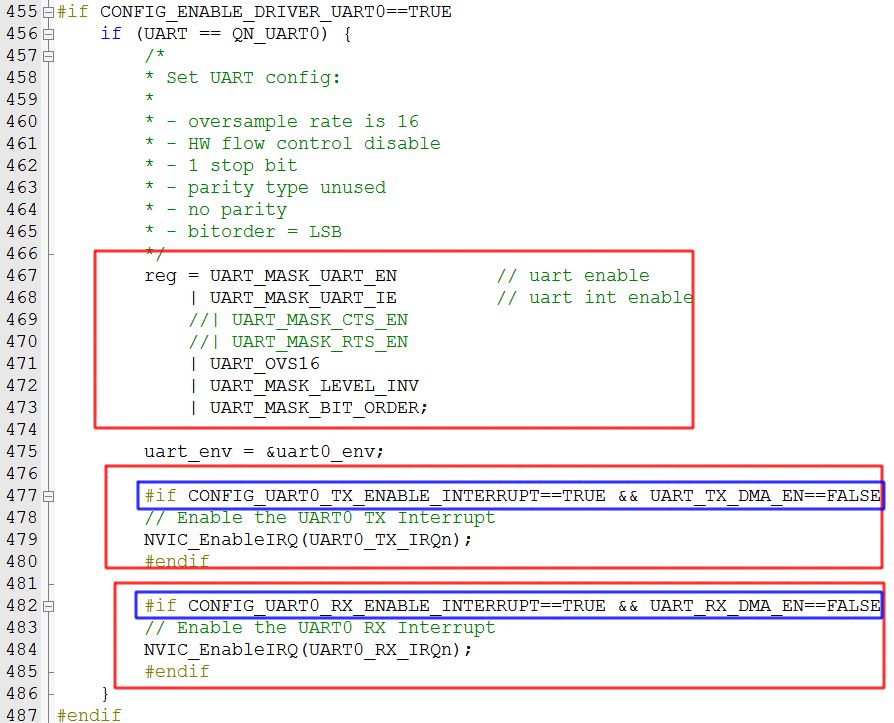

因为在这里配置的是UART0，所以只跟踪与UART0相关的部分；如下图：
从上面三个图中可以看到，
- 在uart_init()函数中已经调用了uart_clock_on(UART);函数，开启UART的时钟。
- 默认情况下，是不会打开Rx和Tx中断的，也不会打开DMA，最后就是关于UART的配置了！
还记得前面我们自己的关于UART的配置吗？

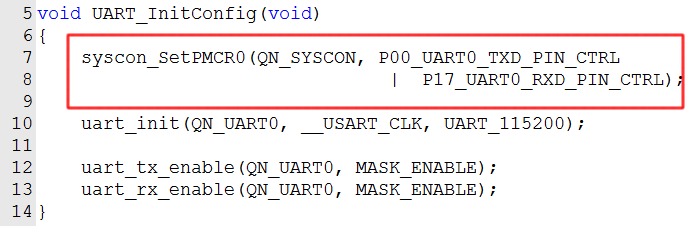

自己调用uart_clock_on(UART);函数函数打开了UART的时钟，既然提供的官方Demo已经在内部干了这事，所以其实代码就可以简化成如下了：
3、移植复用printf和scanf
作为调试，我们难免会对一些字符串进行标识打印，同时也会打印一些数值，或者字符串和数值混合打印；在官方库给我们提供的打印函数基本上就分为了两种： - 字符串打印
- 数据传输函数
呵呵！我们知道，要打印数值并且打印的数组能在串口助手打印出我们想要的（比如数组45要打印出来，就必须做数值和字符串的转换，将字符串“45”进行打印。
这才是我们想要在串口助手上想看到的，否则直接打印数值45，将会在串口上打印出值为45的ASCII码），多了一步转换，而官方是不会放我们干这事的，官方的提供就只是将UART正确通信，所以，我们就有两种方案选择了： - 手动的将数值转换为字符串
- 移植printf函数

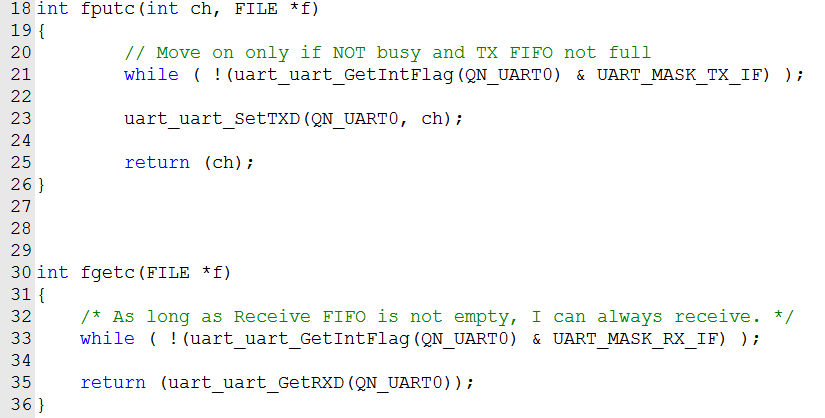

所以为了方便，作为调试，果断的就选择了移植标准C的printf和scanf这两个函数。如下图：
因为标准C为不同的硬件提供了printf和scanf的输入输出接口，所以我们只需要在这个接口上添加我们的输入输出设备即可，在这里就是UART的Tx和Rx啦！
值得声明的一点是，移植printf和scanf仅仅只是为了调试，如果需要作设备之间的大量数据传输，那么printf和scanf是不合适的，因为它是标准字符设备。具体的玩过就知道了！哈哈！
最后声明的是：
在使用printf和scanf的时候，最后用宏做一个开关，因为它只用来做调试，当项目完成的时候，它就没有必要存在了！所以用宏来控制是最好
的方法，否则一个一个的删除也不见得是键容易的事。这纯属事调试经验哈！
OK！Printf和scanf的移植就算是完事了！继续往下！
4、函数调用

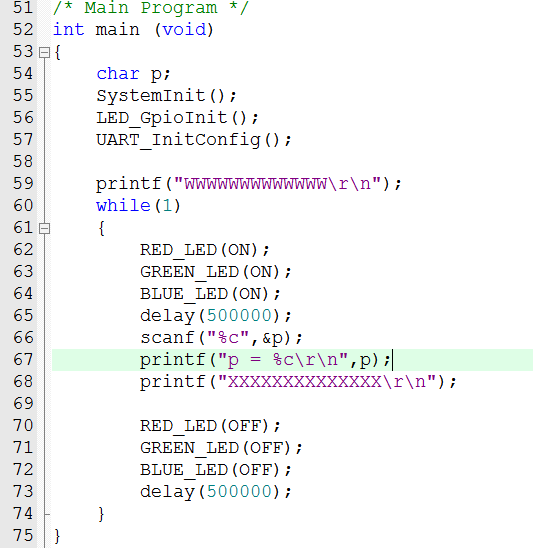

关于函数的调用，那就是在主函数的调用喽！如下图：
过多的就不写了！就简单的几句打印！也不再解释！编译Rebuild无错误无警告，烧录程序看现象！有这么以下3个现象：
- LED只有蓝灯亮（怎么和在点灯的时候的缺省情况一样呢？），也不会闪烁。
- UART有打印，并且打印正常
- UART能接收数据，当时总感觉不太正常
呵呵！没有想象中的结果！这是啥情况呢？这其中肯定有鬼！我通过LED的现象进行查找，最终发现原因出在了如下图：

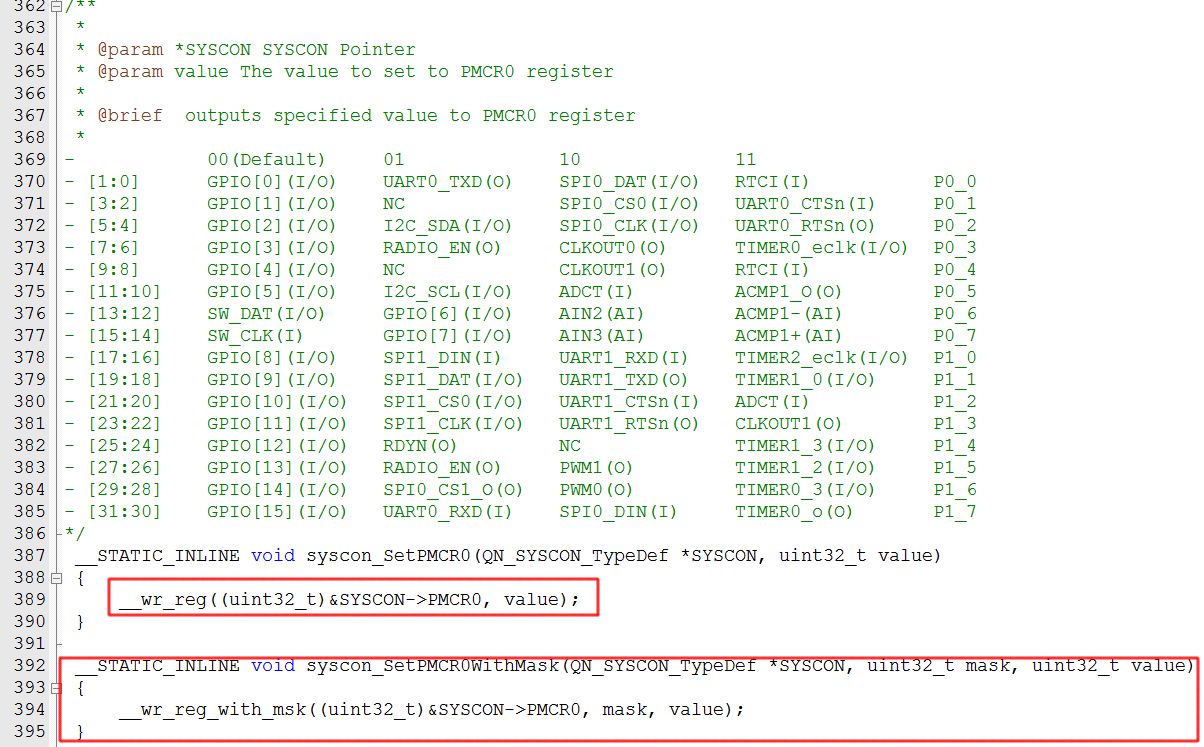

按道理来说，这是官方提供的东西，应该没错！但是为毛我就说这里有问题呢？其实，这个函数本身是没有问题的，只是我们使用出了问题。现在看看它的原型：
可以看出来了：
syscon_SetPMCR0(QN_SYSCON_TypeDef *SYSCON, uint32_t
value)函数和syscon_SetPMCR0WithMask(QN_SYSCON_TypeDef *SYSCON,uint32_t mask,
uint32_t value)函数都是作为设置I/O口功能的函数，但是他们的内容是不同的。
从原型可以看到，他们操作的寄存器是相同的，但是他们操作的方式不同，通过了解得知，wr_reg((uint32_t)&SYSCON->CRSS,
value);操作寄存器只是简单的对寄存器进行赋值，每次赋值都会对寄存器的所有位造成影响。
而函数__wr_reg_with_msk((uint32_t)&SYSCON->PMCR0, mask,
value);对寄存器是按位操作，只操作寄存器的某一位，而不影响寄存器的其他不需要操作的位；那么意思很明显了，也就是说syscon_SetPMCR0()函数对寄存器的操作只是简单的赋值，而syscon_SetPMCR0WithMask()函数对寄存器只操作需要操作的位。
所以对于以上遇到问题的原因就很明了了！因为我使用的隔阂LED点灯是同一个工程，LED的IO口功能是使用syscon_SetPMCR0()函数配置的，而UART的初始化使用的也是syscon_SetPMCR0()函数。
再加上在main函数中调用时，先初始化LED，再初始化UART，所以就相当于前面的LED被后面的UART初始化操作覆盖了，相当于没初始化，所以，所以就没所以了！

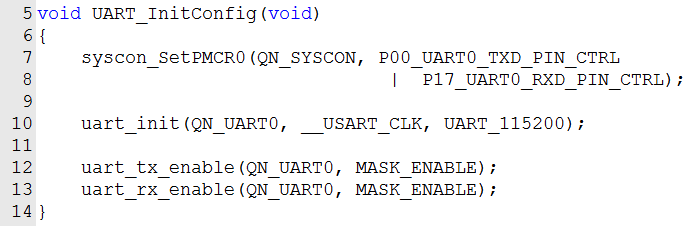

所以就出问题了！那么为了修正程序，将代码改如下：

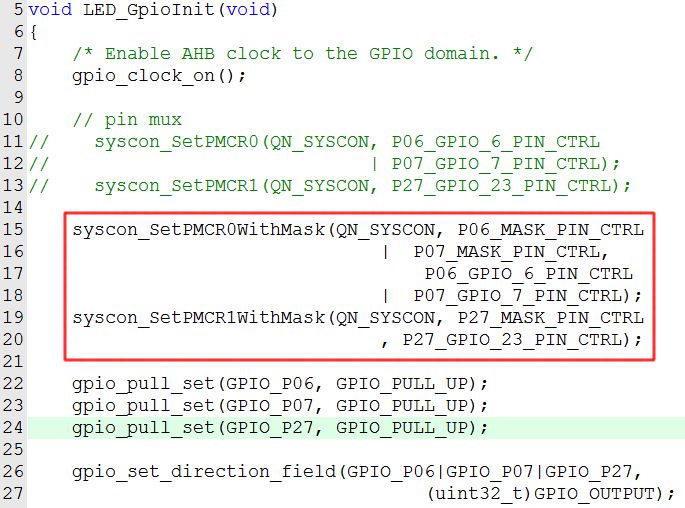

为了以后不会再出任何错误，所以同时也将LED的初始化为如下图：
OK！再Rebuild，烧录程序！一切按预想效果运行！OK！这就解决了！
总结： 经常看到好的童鞋直接将官方例程编译烧录看效果，随便看看代码，就算是完事了！这样的效果是不好的！
因为单个的使用，官方可能就使用了不同的方法，当真正的做工程的时候，这是不兼容的，就比如上面遇到的问题，做单个实验，基本上很少有人会去注意这个，因为它是正确的。
所以，在学习时，从一个工程开始是各种设备的Demo、驱动等兼容在一个工程里！这对开发和学习都是有非常大的好处的！
