大家好，我是小月月，今天给大家介绍一款 MaaXBoard Mini开发板 。
板卡介绍
Ma aXBoard Mini是基于NXP iMX8M Mini系列CPU开发的一款创客开发板。 MaaXBoard
Mini可应用于于医疗仪器、视频监控、通信、IOT以及创客等领域，是基于NXP iMX8M Mini系列 SOC开发的仅有信用卡大小的单板机。
在紧凑的机身尺寸的设计下，MaaXBoard Mini提供了丰富的外设接口资源，包括千兆网口，USB2.0接口，MIPI-DSI接口，MIPI-
CSI接口，Micro SD card，UART，GPIO，WiFi/BT等。

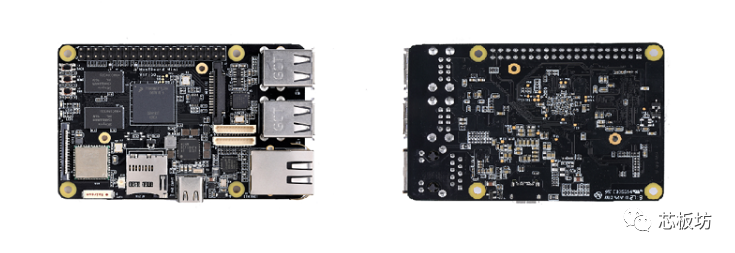

MaaXBoard Mini正反面示意图
MaaXBoard Mini采用业界先进处理器NXP i.MX 8M Mini作为控制主芯片，该处理器是恩智浦首款嵌入式多核应用处理器，采用先进的14LPC
FinFET工艺技术构建，提供更快的速度和更高的电源效率。凭借商业和工业级认证以及恩智浦产品长期供货计划的支持，MaaXBoard
Mini可用于任何通用工业和物联网应用。
多核处理
- 4个Cortex-A53内核平台，每核运行频率高达1.8GHz
- 32KB L1-I缓存/ 32 kB L1-D缓存
- 512 kB L2缓存
- 1个Cortex-M4内核，运行频率高达400MHz
- 16 kB L1-I缓存/ 16 kB L2-D缓存
GPU特征：
- 3D GPU (1个着色器，OpenGL® ES 2.0)
- 2D GPU

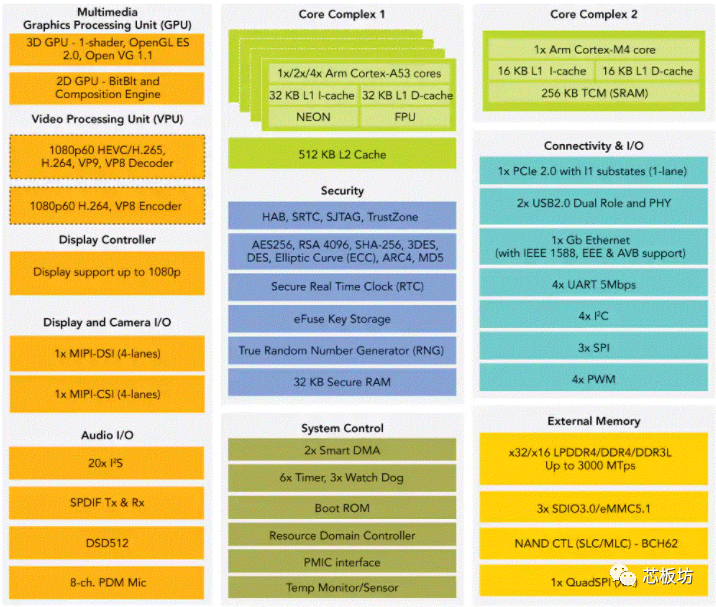

MaaXBoard核心处理器_NXP i.MX 8M系统框图
通讯接口：
- 1X40Pin IO口 （扩展I2C，SPI，UART，I2S）
- 1X MIPI-CSI摄像头接口
- 1X MIPI-DSI 显示接口(4通道)，带PHY
- 1X千兆以太网络接口（RJ45接口）
- 4X USB2.0 Host高速传输接口
- 1X TF卡接口
- 1X 8bit & 1X 7bit GPIO口（可扩展音频外设）
- 1X电源接口（USB Type C连接器）
- 1X 电源按键
- 2X 用户按键
- 1X WiFi/BT模块（支持2.4GHz以及5GHz双频段WiFi以及蓝牙4.2）
- 2X用户LED灯
多重认证
MaaXBoard Mini已通过CE、FCC、SRRC认证。

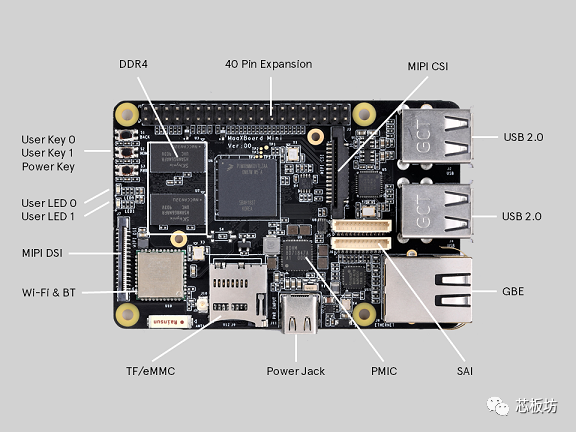

MaaXBoard接口示意图

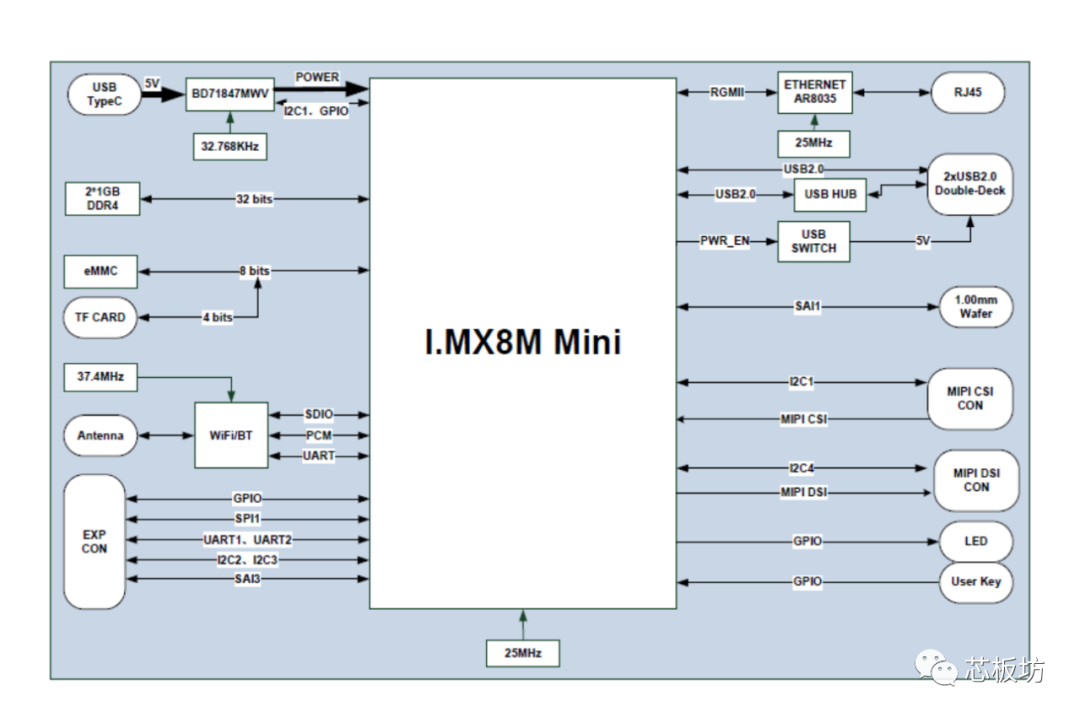

MaaXBoard系统框图
电气特性：
- 工作温度：0~70°C（CPU负载重时需要外部散热支持）
- 供电电源：5V/3A（电源适配器）
- 工作湿度：20% ~ 90%（无凝结）
- 主板尺寸：85 mm × 55 mm
- PCB规格：8层板设计
