说到隧道，许多人都会想到长长的，漆黑一片的，伸手不见五指的通道。幸好我们的隧道里都有照明。一般从隧道的一端到另一端少则有几百米，多则几公里，当然更长的也不鲜见。
当我们走过时就要求关掉前面走过的灯，所以不能让人为了开关个灯而往返整个隧道，这样费事费力，让人难以接受。

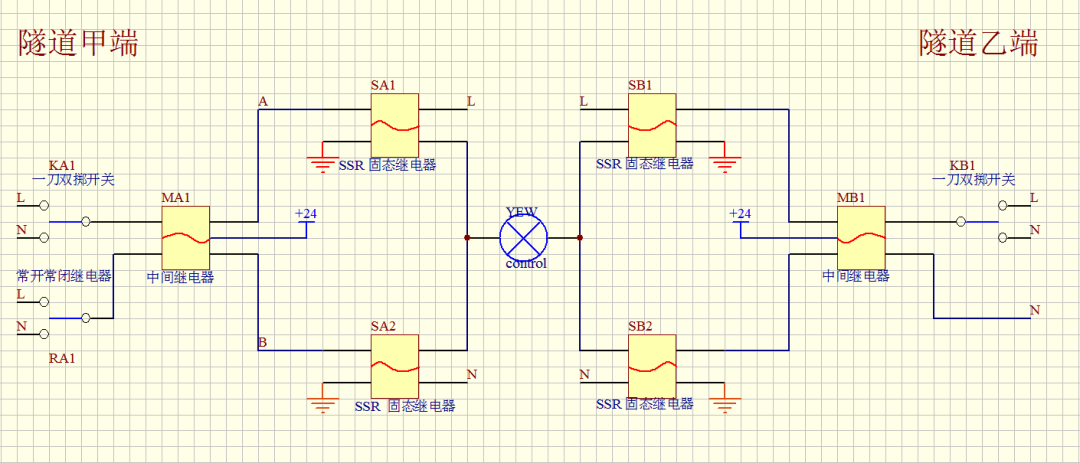

于是乎我就设计了这款两端都能控制的隧道照明控制线路。下面这个图只是原理图，不是按比例画的。实际布线时候，开关和继电器布置于隧道两端，灯两端的电线可以很长。
上图中的电路除可用于220V电压，稍作调整也可用于380V电压。如果你已经看懂了，可以跳过后面的介绍。
如果您对原理还不是很明确，下面我将对电路的局部进行原理说明。
为了让灯亮灭，我设计了四种情况，只要左右不同时通过固态继电器接入L或N，灯都能亮；反之灯灭。左L右L，灯灭；左L右N，灯亮。反过来，左N右L，灯亮；左N右N，灯灭。
局部的电路如下图所示，你会发现这很像H桥控制电机正反转或停转；但是这里是个灯，只有亮灭两种状态。
这里使用了固态继电器，与机械继电器相比，它具有更大的功率和更长使用寿命，安全系数也更高一些。然而，上面这个电路需要避免同侧LN短路（SA1和SA2右边同时导通会造成严重后果，这是我们所不能允许的），所以我设计了下面这样的二选一电路。
当MA1左边的两个输入端之间有压差时（一侧是L，另一侧是N），
右侧的+24V端与常开输出端（下图中A端）连通；相同时（MA1左边的两个输入都是L或都是N），+24V端与常闭端（下图中B端）连通；总之，+24V与常开端或常闭端连通只能二选一。于是，SA1和SA2在任意时刻都只可能有一个导通。
为了控制上图中的这个MA1进行输出线路切换，我们要控制MA1左边两个输入端的压差。我设想了以下几种情况，当一个输入端是L，另一个是N的时候，两个输入端有压差；当两个输入端同为L或同为N时，两个输入端之间就没有压差了。

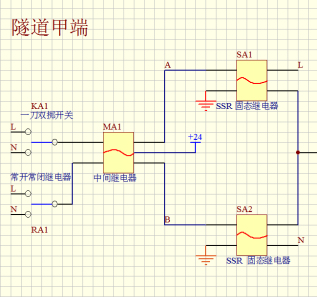

如下图所示，我在MA1左侧设计了一个开关电路，使用单刀双掷开关KA1来进行电压切换。另外，我还加入了一个继电器RA1，它的效果与手动的单刀双掷开关一样，但是可以用单片机进行远程控制，这样就间接实现了物联网远程遥控功能。
上面这个图是隧道甲端，隧道乙端也是一样的结构，只是乙端不需要继电器RA2了。有读者问，图里那个24V电压是怎么来的，这里使用了芯板坊提供的24V开关电源模块，价格也比较便宜，也只要一百元。
