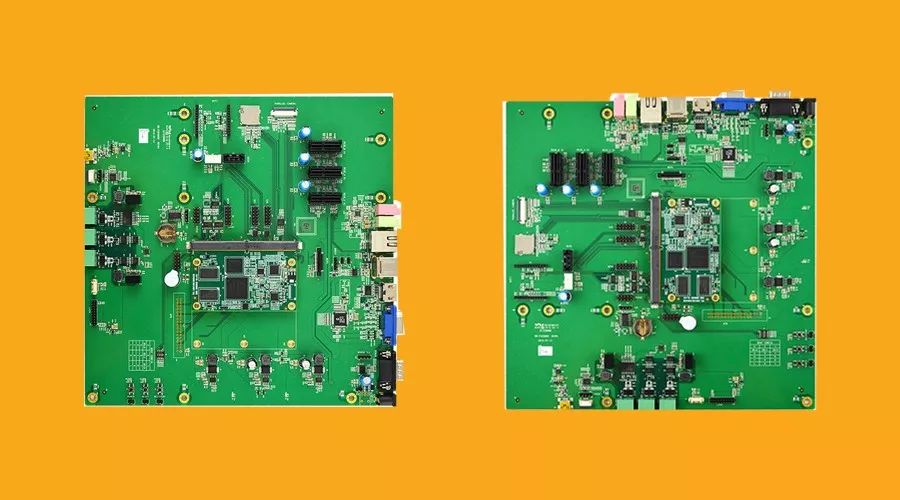

SOM-AM437x-SM with evaluation baseboard基于TI ARM Cortex A9 AM4378
MPU处理器，由核心板SOM-AM437x-SM和标准底板BB-ESDSM00组成。
底板BB-ESDSM00的接口及板子尺寸遵循Micro-
ATX标准9.6*9.6inches设计，它提供了大量的外设接口资源，同时也考虑了可扩展性及其他平台的兼容性，也尽可能把SMARC标准的IO引出可测。
它具有：
2路USB2.0 Host高速接口、1路OTG接口、大容量的TF卡扩展存储、eMMC存储、10位并行Camera接口、MIPI 2Lanes
Camera接口、HDMI接口、LVDS接口、扩展了VGA接口、扩展了4线Touch接口、1路千兆网络接口、3路PCIE X1接口、一路SATA接口、
WIFI和BT、MIC输入、AUDIO 输出、I2S接口、UART、2路CAN、RS485等接口。
同时为了方便客户扩展，除了AFB扩展接口，部分 UART，I2C，SPI、SPDIF输入输出等资源分别引至排线插座，方便用户功能扩展。

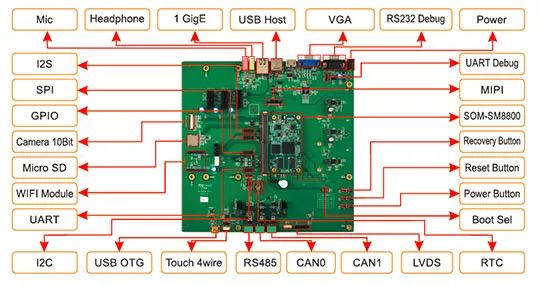

EVK-SM8800功能框图
硬件特征
处理器:
TI 437x Sitara™ 处理器. Cortex®-A9 32-Bit RISC 处理器，速度高达1GHz
板载DDR3 1GB
支持4GB eMMC flash, 4MB QSPI, 32KB EEPROM
通讯接口:
一个DB9 RS232通信串口
1个10位数字摄像头接口
1个2lanes MIPI摄像头接口
1路千兆以太网络接口（RJ45接口）
1路RS485接口
2路CAN接口
1路USB OTG接口
1个TF卡接口 （TF卡与WIFI模组不能同时使用）
1个WIFI/BT模组接口 （TF卡与WIFI模组不能同时使用）
3个PCIe X1扩展插槽，支持PCIe扩展卡
多个2.54间距扩展Header接口（扩展I2C，UART，SPI、GPIO等信号）
板载存储器:
eMMC
一个16 Mbit的SPI Flash
一个256kb的EEPROM
调试接口:
1个板载DB9 RS232调试串口
音频/视频接口 RTC实时时钟
音频/视频接口:
VGA 接口
HDMI接口
LVDS接口
MIC 输入接口
Audio 输出接口
其他接口和按钮:
电源接口（12V 圆孔DC电源接口）
Reset按键/Power按键/Recovery按键
RTC实时时钟
电气特性:
工作温度：0~70℃
输入电压：12V@2.5A
工作湿度：20% ~ 90%（无冷凝）
主板尺寸：243.84 mm×243.84 mm
PCB规格：4层板设计
RoHS合规

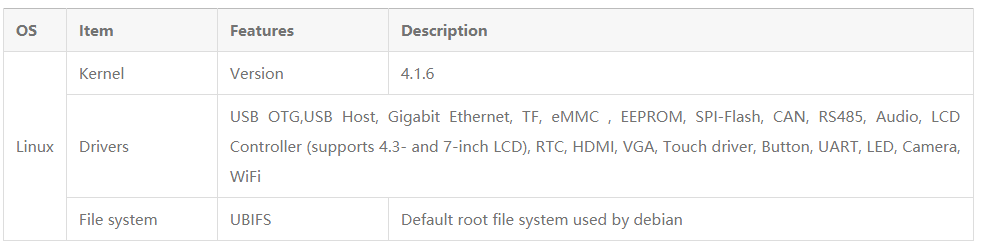

软件特征
