前几日不是花了一款甲醛测量仪的PCB嘛，然后今天也是PCB到手了，不过可惜的是甲醛传感器因为特殊原因被我弄丢了，所以我又在TB上面重新买了一份，今天主要是去焊接了PCB，但是在使用过程中发生了STlink无法连接的问题，主要是no
target connected。

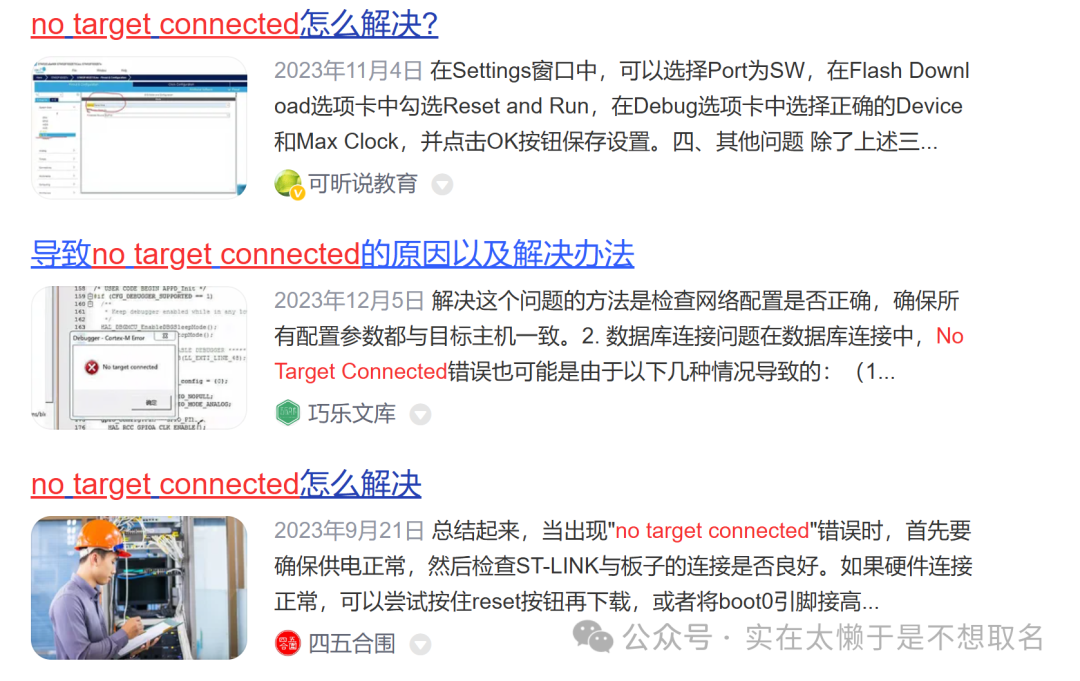

当然这个问题也是很常见了，网络上给出的方法解决方法也是非常的多。
所以我第一时间在想是不是硬件的焊接问题，因为是自己用焊枪手焊的，所以难免会有虚焊和连焊的问题。不过我又重新焊了一块之后发现依旧是这个问题。
与此同时，我发现了一根更为离奇的问题。
我的芯片ID是能够正常读取到的，因为我以前遇到过的所有出现的没有STlink的问题这个SW
Device都是读取不到的，或多或少的STlink的通讯问题，连接问题等等，那么到这里我基本上排除是硬件的问题（剧透一下其实最后就是硬件问题）

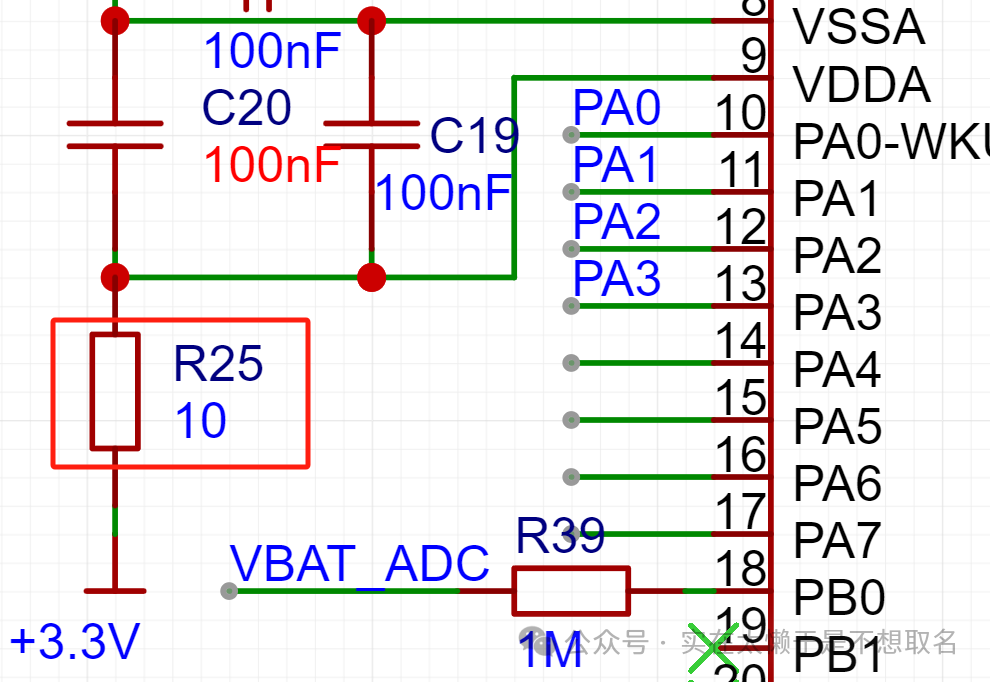

然后我的第一个想法肯定就是芯片自锁，不排除芯片自锁的可能，但是芯片自锁是可以通过Boot的拉高拉低来选择程序启动区域来解决的，根据自锁原因的不同还可以通过拉低RST引脚来解除自锁状态，不过我试了许多种方法依旧没有办法解决，然后心有不甘的我，又去检查了一遍原理图的部分，终于发现了一些端倪。

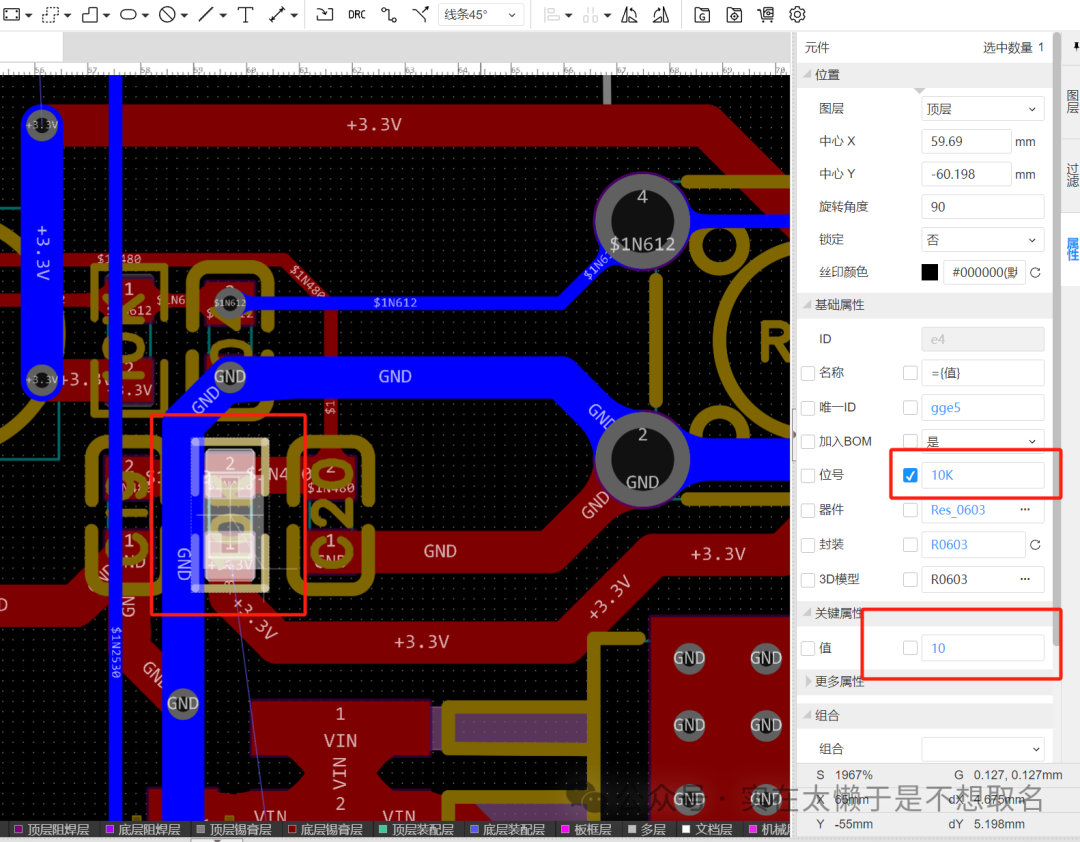

我的数字电源和模拟电源之间引入了一个小电阻。但是我在焊接的过程中印象中并没有用到这个小电阻，于是PCB的时候，发现了一个乌龙。
这个电阻的值被我误标成了10K，这可能也是导致芯片无法下载的原因吧。但是很奇怪为什么会出现STlink可以成功读取芯片ID的情况。
所以可能也是全网少见的因为乌龙事件导致芯片IDCode能够读取但是却无法连接芯片和烧录的原因。
而具体的将VDDA的电阻切换为10K的话估计也是会影响芯片的正常工作，因为该引脚是数字电源，他通过模拟电源引入，如果线电阻太大的话会产生严重的电源线波动导致电源不稳。当然这方面我并不是非常的专业，也不多误扰大家了。
- 奇怪的断电依旧工作现象
当然由于本人仅是本科大三在读学生的原因，平时除了繁忙的学业之外如今期末了还有课设，还要复习考研的几门功课，下午做了一下午的课设之后发现PCB到了之后去焊接，边焊还要边写代码测试以及对硬件的Debug，实在有些吃力，十点多的时候准备回去的时候，然后打算把装置的电源拔了准备带回去的时候，发现装置依旧工作。
说实话我看到这一幕，因为实验室只有我一个人，然后也比较晚了，看到这个比见鬼了还要恐怖，因为自己画的板子自己清楚，板载只有两个10uF的钽电容，这个10uF的电容并不是很大，而且也不是设计的低功耗，居然会能够持续工作这么长时间。
我都怀疑自己是不是太过于疲惫导致的眼花了，然后又是了一遍发现好像不是自己眼花了，于是就拍下了这段视频。
虽然这部分亮灯的电路是锂电池的充电电路，但是我手上没有锂电池，也没有焊上锂电池。所以这股神奇的能力也不知道从哪里来，而且这股驱动电流还是很大，也能驱动我的OLED屏幕以及其他外设，具体原因待我自己考究一下。
