上期我们介绍了如何利用百度地图API利用HTTP向百度地图获取信息，本来是想用STM32配合GPS模块来显示图片的，但是GPS有点问题还尚未解决，因此本期我们利用ESP32联网来模拟一下给出定位之后获取图片信息并显示。
开发平台：Arduino IDE 硬件设备：ESP32C3,ST7IDE_LCD(240*240)
接下来我们讲一下代码以及流程：

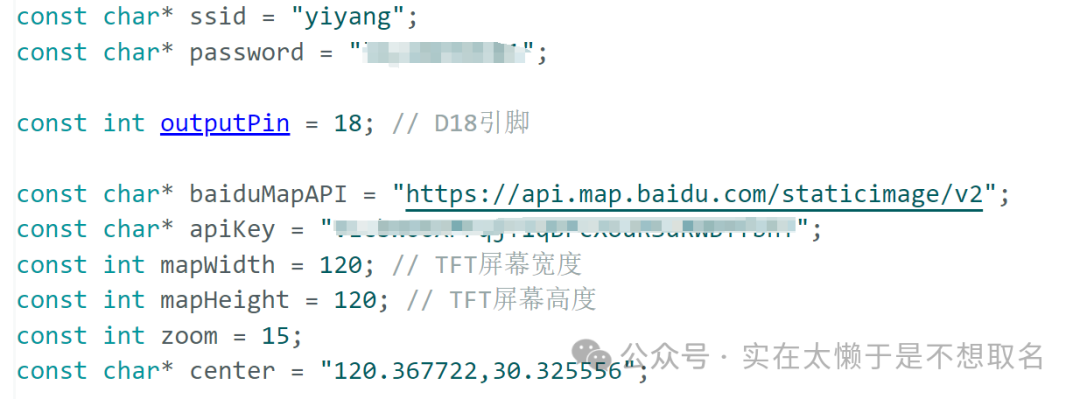

首先，定义一下我们的网址还有密钥以及我们的Wifi账户和密码。
void setup() { Serial.begin(115200); pinMode(outputPin, OUTPUT); digitalWrite(outputPin, HIGH); tft.begin(); tft.setRotation(1); tft.fillScreen(TFT_BLACK); tft.setTextColor(TFT_WHITE, TFT_BLACK); tft.setTextSize(2); WiFi.begin(ssid, password); tft.println("正在连接WiFi..."); while (WiFi.status() != WL_CONNECTED) { delay(500); tft.print("."); } tft.println(""); tft.println("WiFi已连接"); tft.print("IP地址: "); tft.println(WiFi.localIP().toString()); delay(1000); tft.fillScreen(TFT_BLACK); tft.println("正在获取地图..."); getAndDisplayMap();}
初始化外设以及屏幕，关于屏幕可以参考以前的一期公众号文章
从零开始的ESP32天气时钟（1）——点亮TFT并连接Wifi
void getAndDisplayMap() { HTTPClient http; String url = String(baiduMapAPI) + "?ak=" + apiKey + "&width=" + String(mapWidth) + "&height=" + String(mapHeight) + "&zoom=" + String(zoom) + "¢er=" + center + "©right=1&scale=2&quality=100"; // 增加quality参数 Serial.println("请求URL: " + url); http.begin(url); int httpCode = http.GET(); if (httpCode > 0) { if (httpCode == HTTP_CODE_OK) { WiFiClient * stream = http.getStreamPtr(); pngle_t *pngle = pngle_new(); pngle_set_draw_callback(pngle, pngle_on_draw); uint8_t buf[1024]; int remain = 0; int len = http.getSize(); Serial.printf("图片大小: %d 字节n", len); while (http.connected() && (len > 0 || len == -1)) { size_t size = stream->available(); if (size) { int c = stream->readBytes(buf + remain, ((size > sizeof(buf) - remain) ? sizeof(buf) - remain : size)); int fed = pngle_feed(pngle, buf, remain + c); if (fed < 0) { Serial.printf("PNG解码错误: %sn", pngle_error(pngle)); break; } remain = remain + c - fed; if (remain > 0) memmove(buf, buf + fed, remain); if (len > 0) { len -= c; } } delay(1); } pngle_destroy(pngle); tft.println("地图加载完成"); } } else { tft.println("Get MAP Error"); Serial.printf("HTTP错误: %sn", http.errorToString(httpCode).c_str()); } http.end();}
在获取图片的函数中，我们向百度地图发送API请求，获取图片，但需要注意的是，我们获取到的图片是一张png图片，是不能作为RGB565直接显示到我们的屏幕上的，因此我们需要对图片进行解码将PNG格式转换为RBG565之后显示。
因此我们引入一个轻量级的PNG解码库。
这个库也可以直接在Arduino IDE的库管理中直接安装。
// PNG解码回调void pngle_on_draw(pngle_t *pngle, uint32_t x, uint32_t y, uint32_t w, uint32_t h, uint8_t rgba[4]){ uint16_t color = tft.color565(rgba[0], rgba[1], rgba[2]); tft.drawPixel(x, y, color);}
添加PNG解码的回调函数，当我们解码完数据之后会将数据在LCD显示屏中刷新。
这样子就完成了从百度地图获取图片并在ESP32中显示啦。
