花10分钟DIY一个物联网甲醛监测装置，媳妇喜欢的不要不要得！

记得当年装修的时候也有关注过甲醛的问题，什么E1板材E0板材之类的价格上下很多，讲究得很。问题是花大价钱买的家具或装修，是否真的环保呢？
有啥办法可以长时间、远程、动态监测家具或房屋密闭情况下的甲醛挥发情况？DF的IoT模块和配套平台出来后，偶觉得可以一试了！

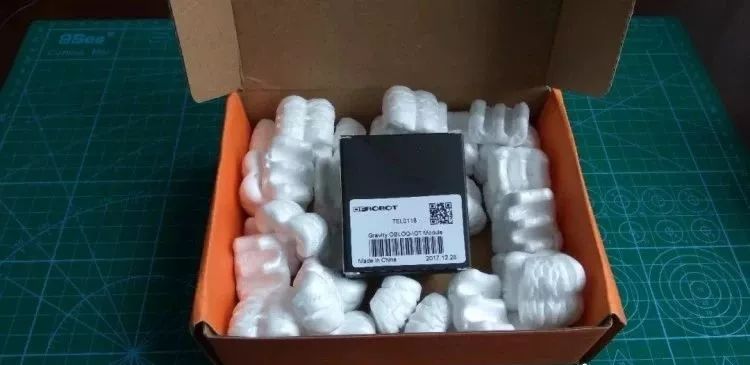

申请到的IoT模块，被经典的棉花糖填充物簇拥着。

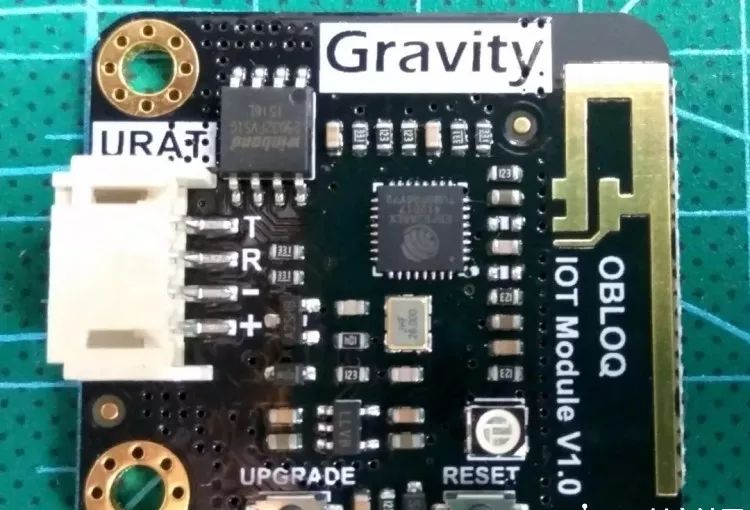

模块主体外，附有一根4P连接线

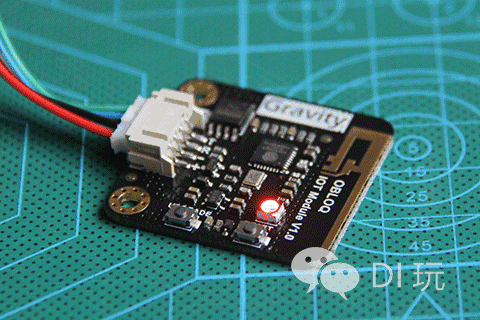

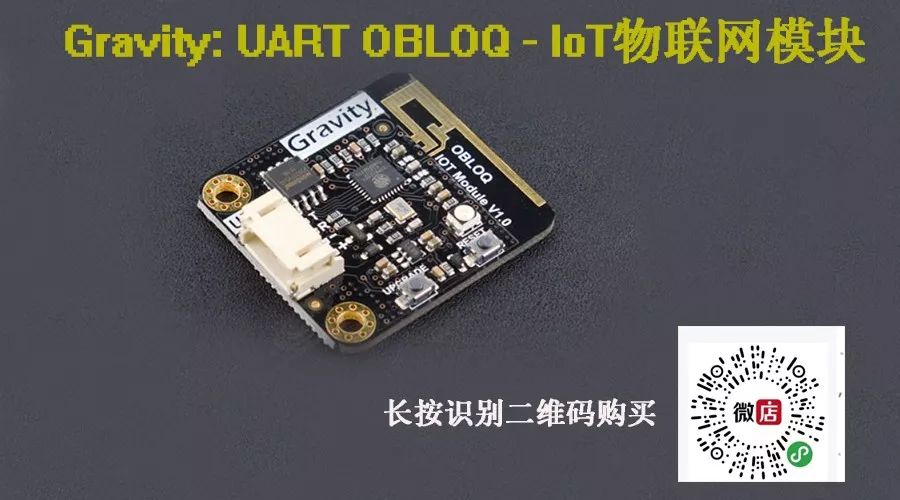

官方介绍：OBLOQ是一款基于ESP8266设计的串口转WIFI物联网模块，用以接收和发送物联网信息。模块尺寸紧凑，价格低，接口简单，即插即用，适用于3.3V~5V的控制系统。

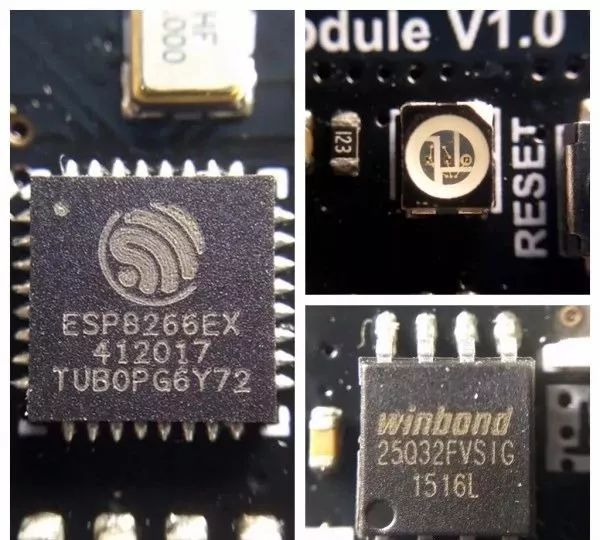

微距镜下的细节特写
有人说乐鑫的LOGO是蜜蜂的PP， 右上是啥能猜出来吗？对的，是个RGB LED，微距下有点认不出来，酷酷的，像钢铁侠胸口的小型核反应堆。

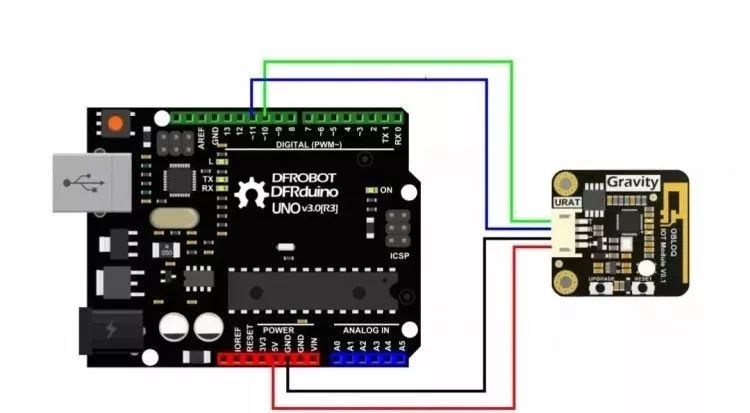

官方给出的接线图， 详细资料见产品维库

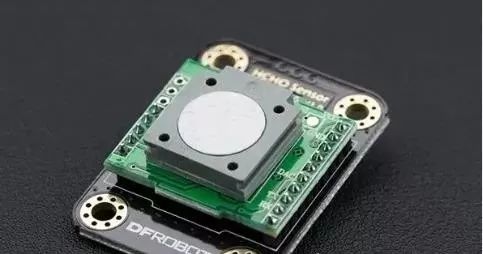

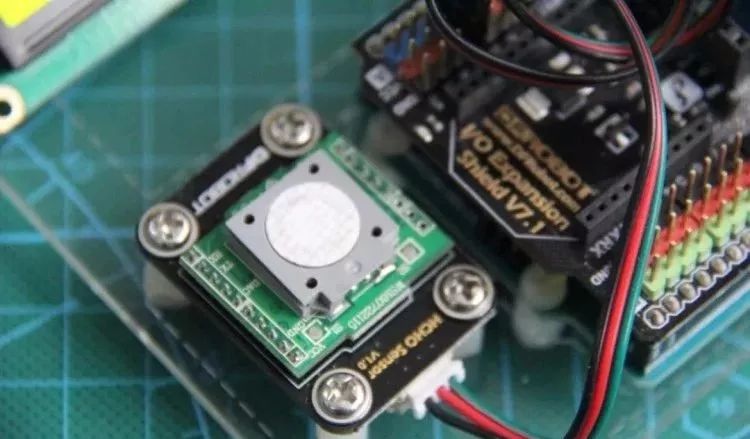

下图是本项目用到的HCHO甲醛传感器

详细资料见产品维库

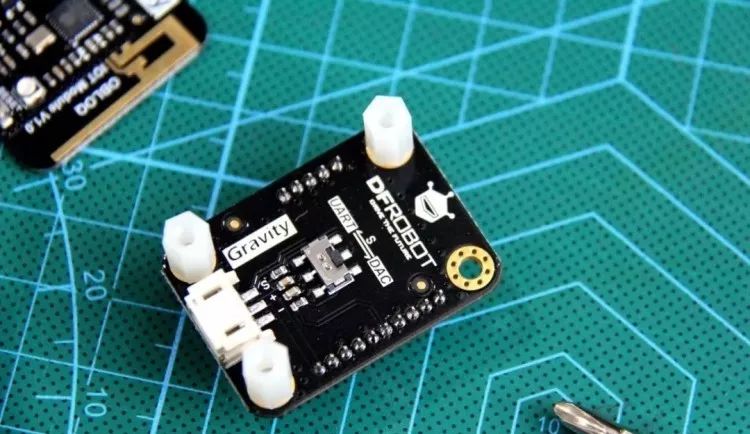

附带固定用的尼龙柱

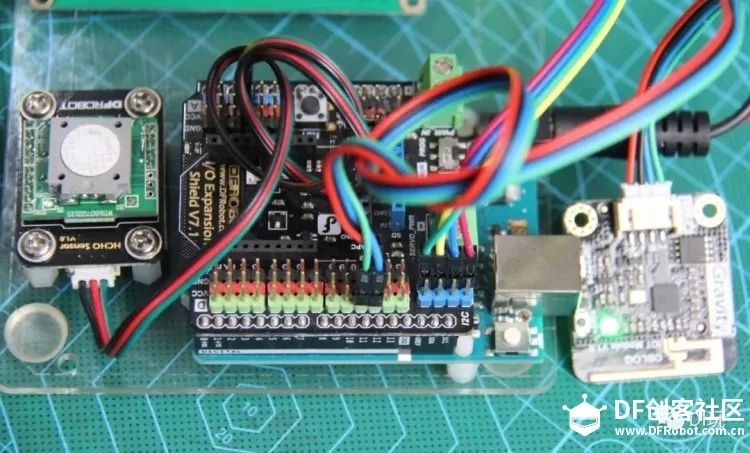

在亚克力板上布局和安装

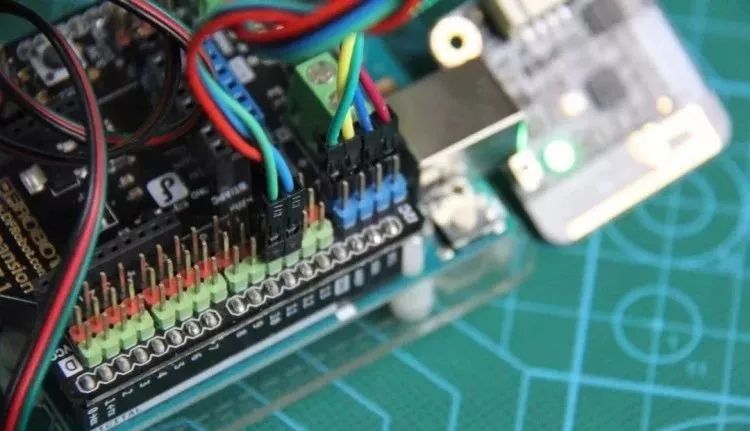

连线如上

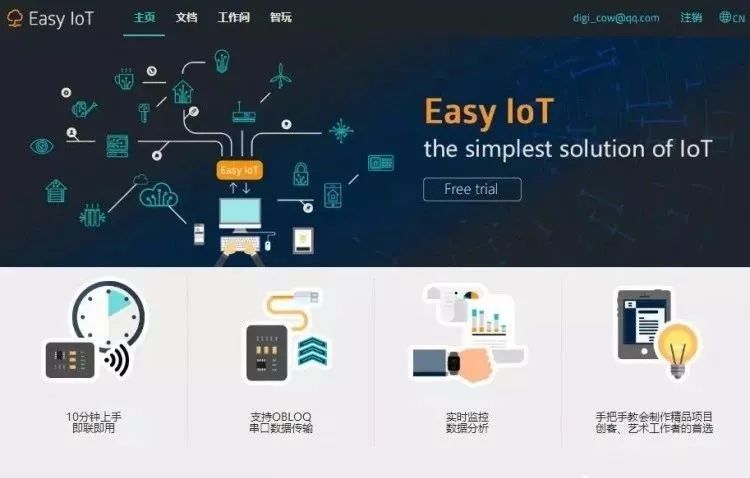

简介下DF IoT平台的使用。登陆注册有多个入口，除了直接访问IoT平台 http://iot.dfrobot.com.cn

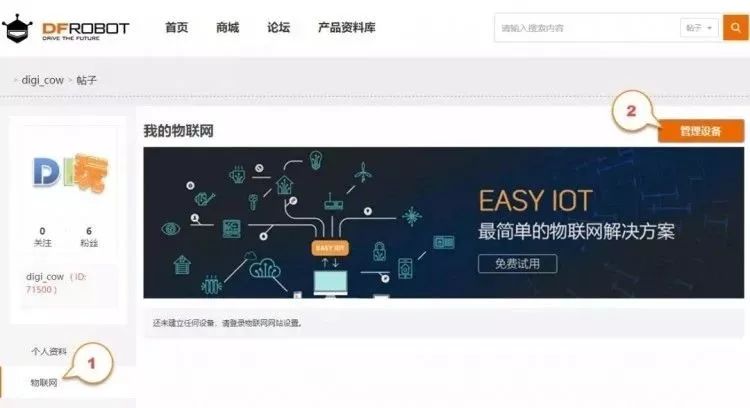

，DF也将其像商城账号一样关联到了社区里。可在社区用户信息里依次点击菜单中的“物联网”-“管理设备”进入IoT平台。

注册完毕点击下图页面中的“工作间”就可以进行配置了。

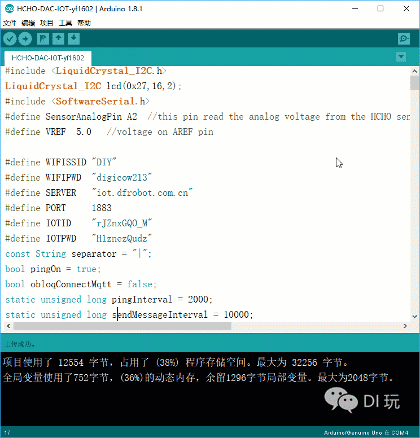

代码部分参照样例代码修改，看起来很长很吓人，不过我等小白在IoT部分，只需修改头尾两处就可以啦。
第一处要修改的是IOT ID和IOT PWD。

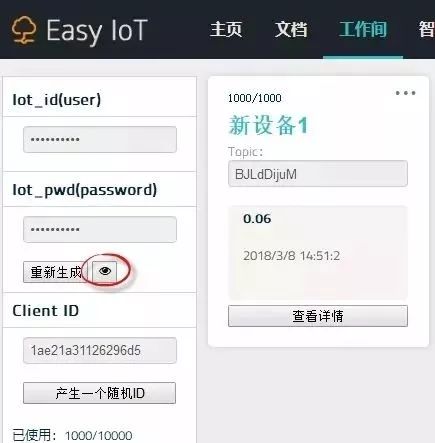

先点击后台上的这个按钮明文显示ID和PWD

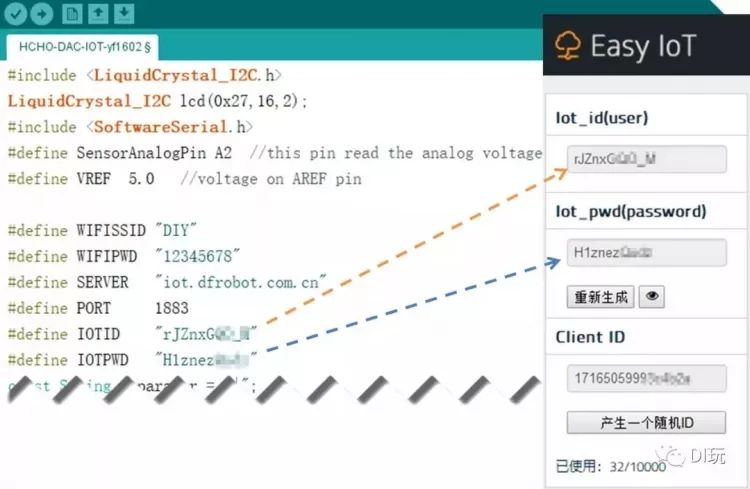

程序中找到IOTID和IOTPWD，对应网页上的信息进行修改。
第二处要修改的是程序末尾的设备名称，和后台信息的对应关系如下图： 当然，开头的WIFI账户密码别忘记改成自己的

把程序烧录到 Arduino 后，如果配置无误，IoT模块的状态指示灯会依次从红灯、蓝灯闪到绿灯。

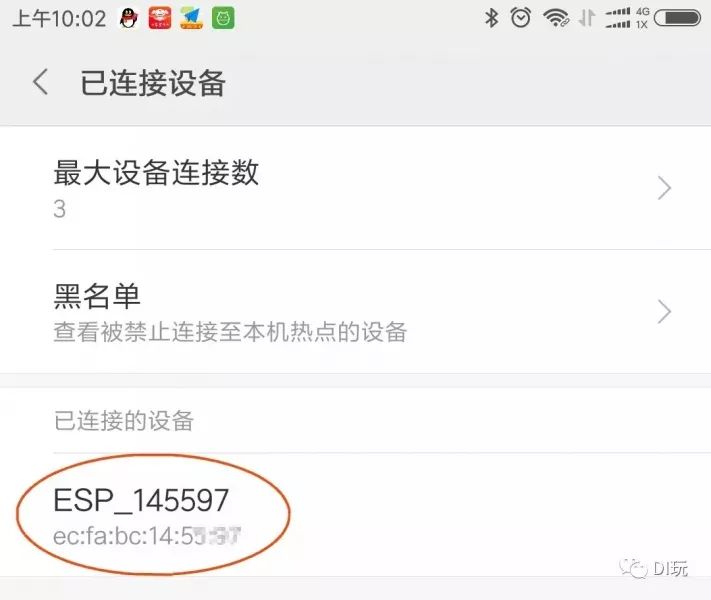

为了方便随处检测满足好奇心，干脆手机开个热点。IoT模块连上手机后显示的设备名称如上。

成功连上手机热点，待绿灯亮起，就表示已和平台建立连接，可以在后台点击“查看详情”看到上传的数据了。

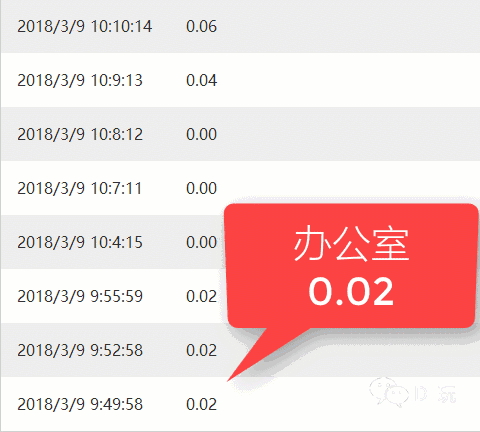

办公室空气中甲醛含量环境本底值是0.02，窗开大点会降到0.00。

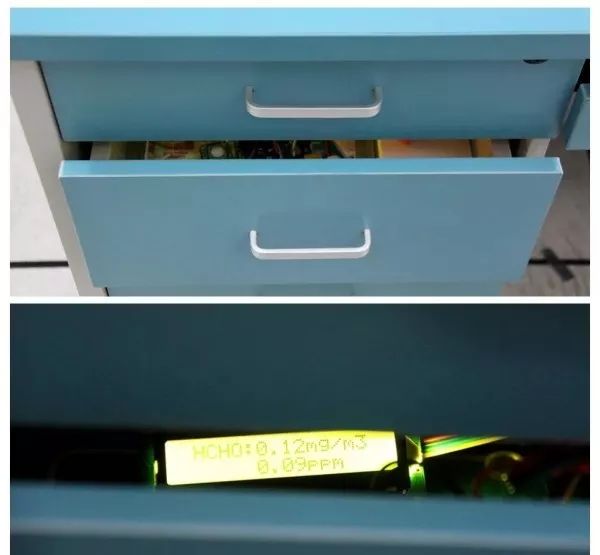

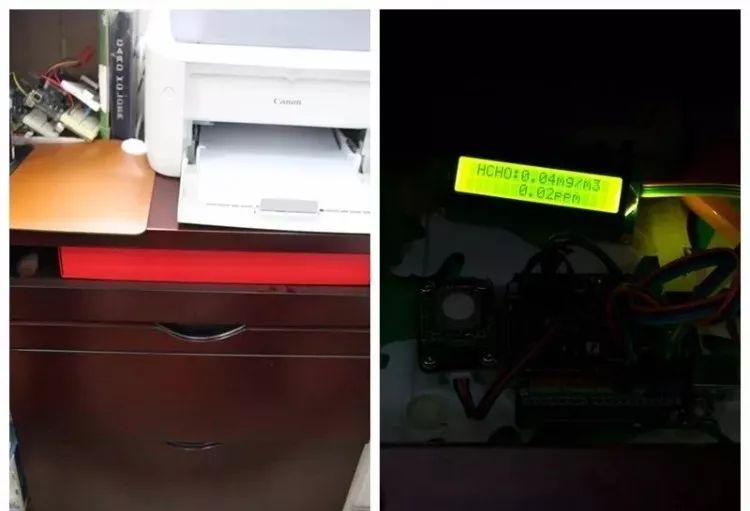

想着这种模压板办公家具甲醛应该不低（虽然有年头了，打开了还是多少有点味儿），把小装置塞抽屉里试试。数值略微升高，最大值0.06mg/m3。
寻思着还有哪里的味道比较重口~

有了，除了实验室的福尔马林，还有楼上一办公桌抽屉，每次抽出来都觉得有点辣眼睛。

IoT的优势来了，我是端着DIY的测试仪，揣着手机开着热点走上去的。平台一路把从办公室到走廊再到电脑桌抽屉的甲醛数值变化都给记录了下来。后台的分析图更是给出了直观的结果。


取出前望一眼里面的数据， ！不过抽屉打开后数值会立马下降些，看来除甲醛的王道还是通风！反正就在吹冷风||吸雾霾||泡甲醛之间任选其一把~

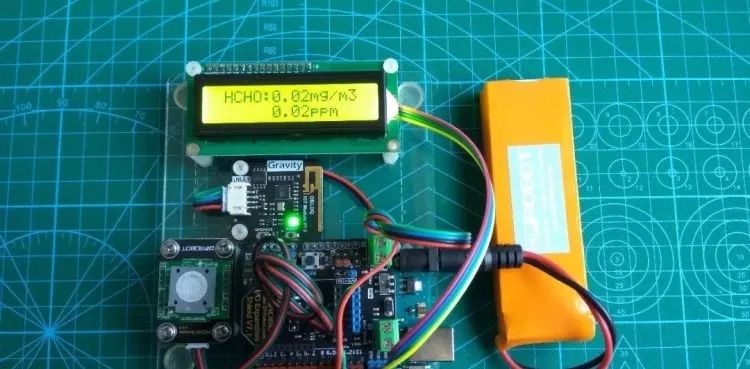

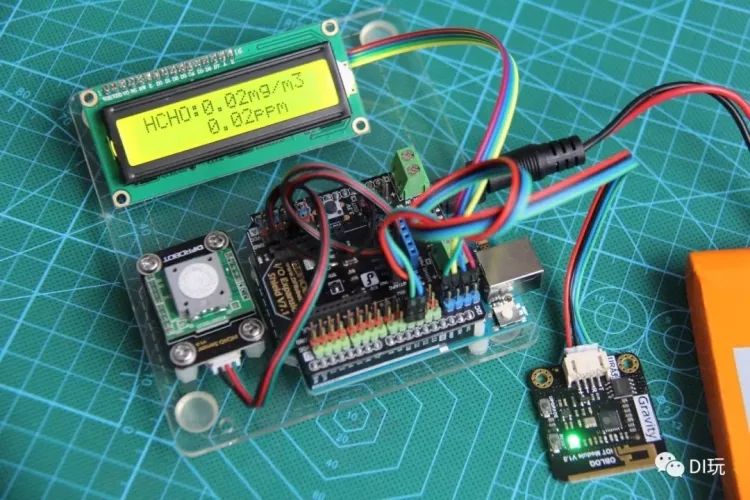

最后在亚克力板上又钻了几个孔，把LCD和IoT模块也固定起来，勉强算个“整体”的作品。
