大家好，我是芯板坊小编，作为一个业余“极客”，小编当然是对 “树莓派” 的名字如雷贯耳。但是今天要介绍的是另一款对DIY者更友好的小电脑——
“蓝莓派” 。
既然已经有了树莓派， 为什么还要有蓝莓派呢？
原因其实很简单，树莓派并没有完全开源，爱好者只能购买树莓派成品板子，无法在家自己打板自制。
小编今天给大家推荐的这个“蓝莓派”项目，与树莓派相比的最大区别， 就是“真的可以DIY”。
在上图中，你会发现这块板子上没有任何BGA封装的芯片。处理器是非常容易购买到的 全志V3S芯片，集成了64MB内存 （ 不需要焊内存芯片了
）。这个全志V3S芯片使用128脚的TQFP封装，初级电子爱好者完全可以自己用刀头电烙铁焊接。
然后，在PCB工艺上，因为全志V3S芯片的高集成性，大大简化了外部布线。所以， 蓝莓派只用一块双面PCB就把线路都布通了
，双层板的打板费用要远低于四层和六层板。
这下省钱了。对业余爱好者来说是个大福利。
项目的github地址在文章最后面。如果大家想打板，可以联系小编。
小编这个“二道贩子”也可以给大家提供打板服务。。。。。。
但是！！！！！
要注意的是，这款板子目前还只能当一个大单片机用，还没有完善的Linux镜像。虽然全志V3S芯片支持主线U-
Boot从SD卡或SPI闪存启动，但是项目作者目前还没有把系统镜像完全开发好。
小编还是很看好这个项目的。 大家是否还记得去年的“荔枝派Zero”，相同的全志V3S方案。最后产品做出来，性能比树莓派Zero好，价格比树莓派Zero低。

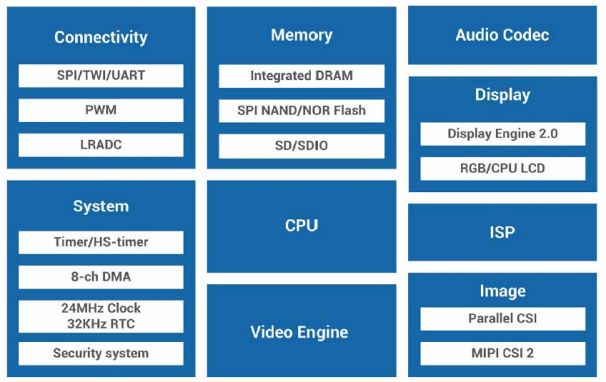

因为有荔枝派Zero开路，所以全志V3S的具体资源应该也不需要过多篇幅介绍了。下面贴出一张全志官方的芯片框图。 具体的详细信息可以点击
“阅读原文” 去看项目Github页面，购买可以后台联系芯板坊微信号。
